Leírás és Technikai adatok

A PKA-AL sorozat leírása

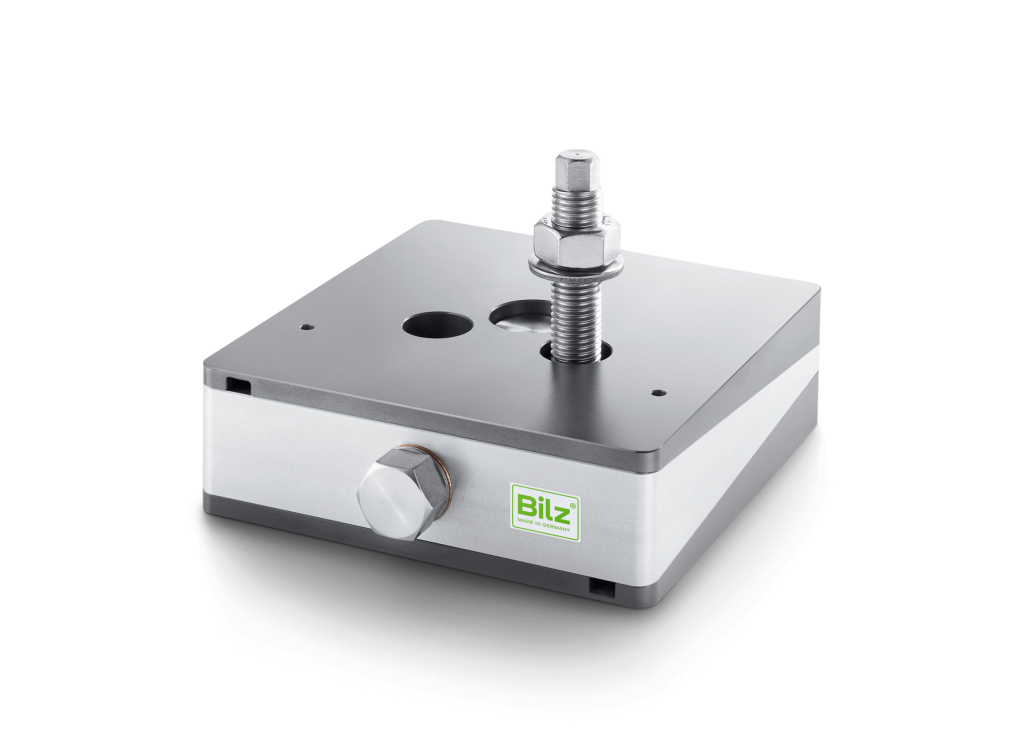

A Bilz precíziós ékpapucs új, alumíniumból készült kivitelét a szilárd anodizálásnak köszönhetően (hardcoat) nagy rétegvastagság és nagy keménység (akár 600 HV, nagyon jó kopásállóság) jellemez. Az ékpapucs nagyon könnyen beállítható, és kiválóan alkalmas EMC-alkalmazásokhoz.
A csavarral rögzített géplábak a gép felemelése közben is a helyükön maradnak, ami nagyban megkönnyíti a rugalmas gépbeállítást.

A tisztatérben történő alkalmazásokhoz speciális megoldásokat kínálunk kenőanyag nélkül és nagyobb terhelésekhez. A standard termékeink mellett számos egyedi megoldást is megvalósítunk. Szívesen adunk Önnek tanácsot.

Megjegyzés

A megadott maximális terhelés a gépre ható statikus és dinamikus terhelésekből adódnak össze.
Az összes méret kapható kalottával (K) is (szögkiegyenlítéshez).
Kiegészíthető Bilz szigetelőlemezekkel (EPDM-ből is, tisztatérben történő alkalmazás számára).
Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
Általános tűréshatárok az ISO 2768 mK szabvány szerint

Szín

RAL 7037, porszürke

Kulcsméretek

Típus	Külső kulcsnyílás
PKA 1-AL	SW 19
PKA 2-AL	SW 22
PKA 3-AL	SW 27
PKA 4-AL	SW 27

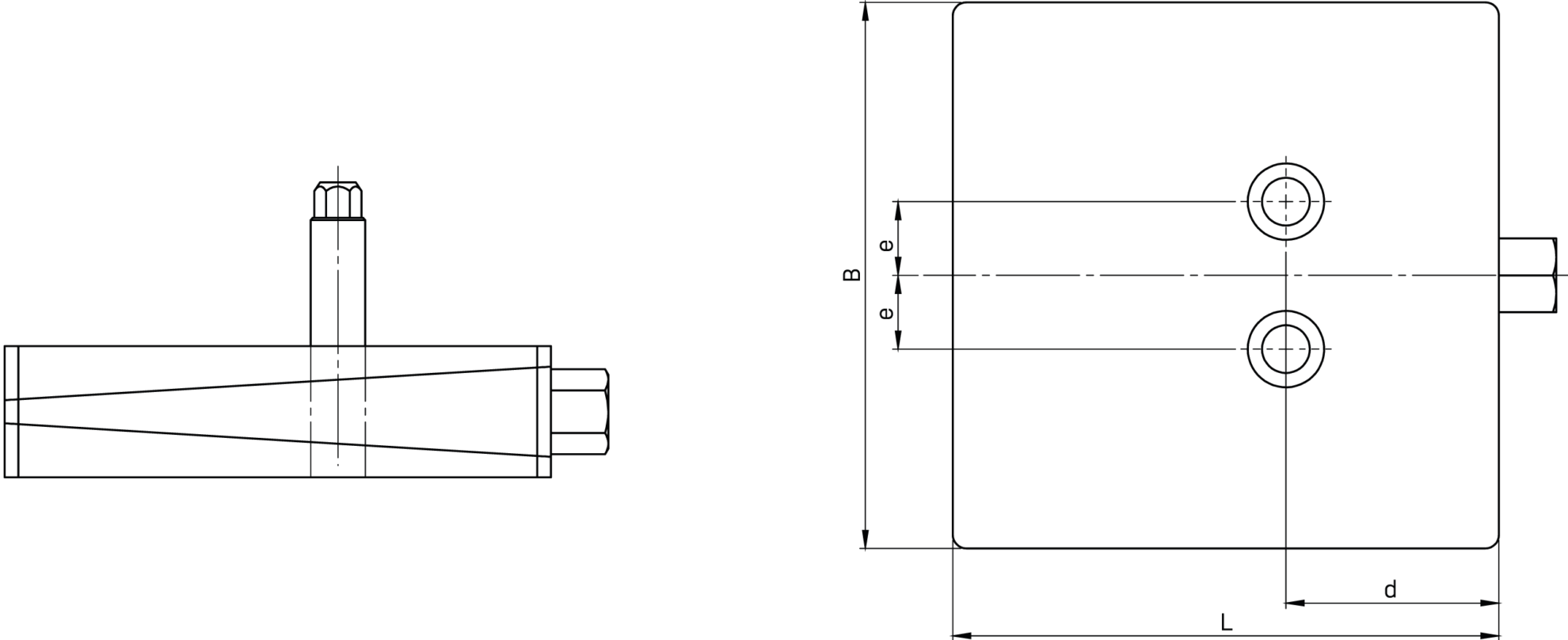

Kivitelek

PKA-AL	Cikkszám	Max. terhelés /db	L	B	Középső pozíció (H)	d	e	Belső menet	Állítási tartomány
PKA 1-AL	03-0060	19 000 N	115 mm	115 mm	44 mm	50 mm	24 mm	M16	+3/-3 mm
PKA 2-AL	03-0061	32 000 N	150 mm	150 mm	47 mm	60 mm	24 mm	M18	+3/-5 mm
PKA 3-AL	03-0062	57 000 N	200 mm	200 mm	53 mm	80 mm	27 mm	M20	+4/-5 mm
PKA 4-AL	03-0063	72 000 N	200 mm	250 mm	73 mm	95 mm	27 mm	M20	+9/-5 mm

PKA-AL tartozékok

PKA-AL SZINTEZŐ- ÉS RÖGZÍTŐCSAVAROK

Kérésre különböző szabványos méretű horganyzott vagy rozsdamentes acél szintező- és rögzítőcsavarok rendelhetők egy-egy anyával és alátéttel.

Menet	Anyaga	100 mm	125 mm	150 mm
M16	rozsdamentes	18-0083	18-0080	-
M18	rozsdamentes	18-0084	-	-
M20	rozsdamentes	18-0085	-	18-0081
