Ékpapucsok

PK sorozat

Elsősorban olyan gépekhez ajánlott, amelyek nem rendelkeznek rögzítőfurattal a gépágyon.

PK: Szabadon álló precíziós ékpapucs

A szabadon álló precíziós ékpapucsaink maximális rugalmasságot biztosítanak a megfelelő nagyság és méretek kiválasztásában. A már meglévő berendezésekhez is talál nálunk megfelelő ékpapucsot.

Technikai adatok
Tartozékok

Leírás és Technikai adatok

A PK sorozat termékleírása

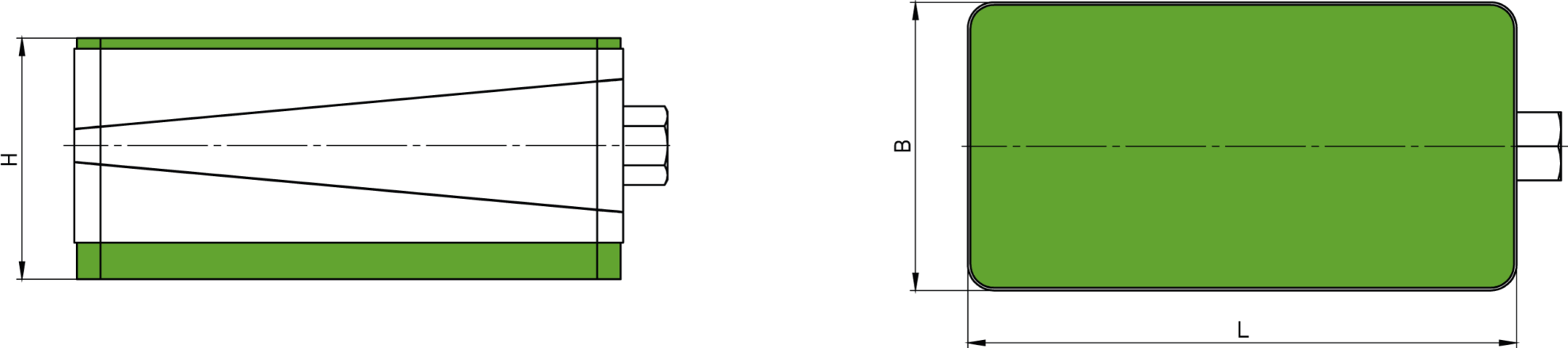

PK – Szabadon álló precíziós ékpapucs
Elsősorban olyan gépekhez ajánlott, amelyek nem rendelkeznek rögzítőfurattal a gépágyon.
Már többféle ékpapucsváltozatot kínálunk Önnek. Maximális rugalmasság a megfelelő nagyság és méretek kiválasztásában.
Meglévő gépekhez is talál megfelelő ékpapucsot.

Kérjük, vegye fel velünk a kapcsolatot, ha az Önnek megfelelő ékpapucskivitel nincs a listában. A standard termékeink mellett számos egyedi megoldást is megvalósítunk. Szívesen adunk Önnek tanácsot.

Megjegyzés

A megadott maximális terhelés a gépre ható statikus és dinamikus terhelésekből adódik össze. Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között

Szín

RAL 7037, porszürke

Kulcsméretek

Típus	Belső	Külső
PK 1	SW 6	SW 13
PK 2	SW 10	SW 19
PK 2.5	SW 10	SW 19
PK 3	SW 12	SW 22
PK 3.2	SW 12	SW 22
PK 3.5	SW 12	SW 22
PK 3.8	SW 12	SW 22
PK 4	SW 14	SW 27
PK 4.5	SW 14	SW 27
PK 5	SW 14	SW 27
PK 5.5	SW 14	SW 27
PK 6	SW 14	SW 27
PK 7	SW 17	SW 32
PK 8	SW 19	SW 41
PK 9	SW 22	SW 50

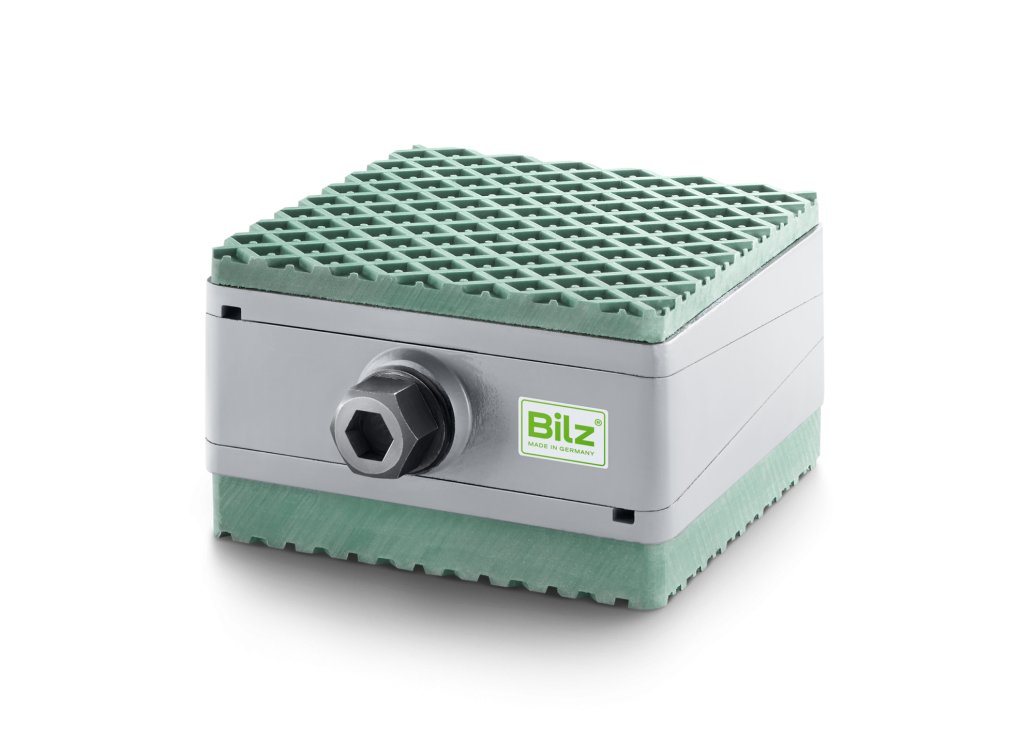

PK A-szett

Univerzálisan alkalmazható szerszámgépekhez és fröccsöntőgépekhez.
Különösen ajánlott magas vízszintes alkatrészekkel rendelkező gépekhez.
Nagyon magas csúszásgátló hatás.

Felső lap: BR7-1 csúszásgátló lemez
Alsó lap: B4-1 szigetelőlemez

Típuskínálat

PK-A sorozat	Cikkszám	Max. terhelés /db	L	B	Középső pozíció (H)	Állítási tartomány
PK 1-A	02-0004	5 400 N	105 mm	55 mm	59 mm	+4/-5 mm
PK 2-A	02-0011	10 000 N	150 mm	75 mm	63 mm	+5/-6 mm
PK 2.5-A	02-0104	12 000 N	115 mm	115 mm	67 mm	+4/-5 mm
PK 3-A	02-0025	18 000 N	200 mm	95 mm	67 mm	+5/-5 mm
PK 3/72-A	02-0019	18 000 N	200 mm	95 mm	94 mm	+5/-4 mm
PK 3.2-A	02-0110	20 000 N	115 mm	150 mm	68 mm	+5/-6 mm
PK 3.5-A	02-0116	26 000 N	170 mm	250 mm	92 mm	+4/-8 mm
PK 3.8-A	02-0122	26 000 N	200 mm	170 mm	76 mm	+6/-8 mm
PK 4-A	02-0042	38 000 N	200 mm	200 mm	70 mm	+5/-7 mm
PK 4/72-A	02-0033	38 000 N	200 mm	200 mm	94 mm	+5/-7 mm
PK 4.5-A	02-0128	39 000 N	180 mm	230 mm	84 mm	+9/-9 mm
PK 5-A	02-0050	48 000 N	200 mm	250 mm	94 mm	+10/-7 mm
PK 5.5-A	02-0134	73 000 N	300 mm	250 mm	106 mm	+10/-8 mm
PK 6-A	02-0057	80 000 N	250 mm	330 mm	94 mm	+7/-10 mm
PK 7-A	02-0064	117 500 N	300 mm	400 mm	95 mm	+8/-12 mm
PK 8-A	02-0071	195 500 N	400 mm	500 mm	95 mm	+8/-14 mm
PK 9-A	02-0078	294 500 N	500 mm	600 mm	137 mm	+12/-15 mm

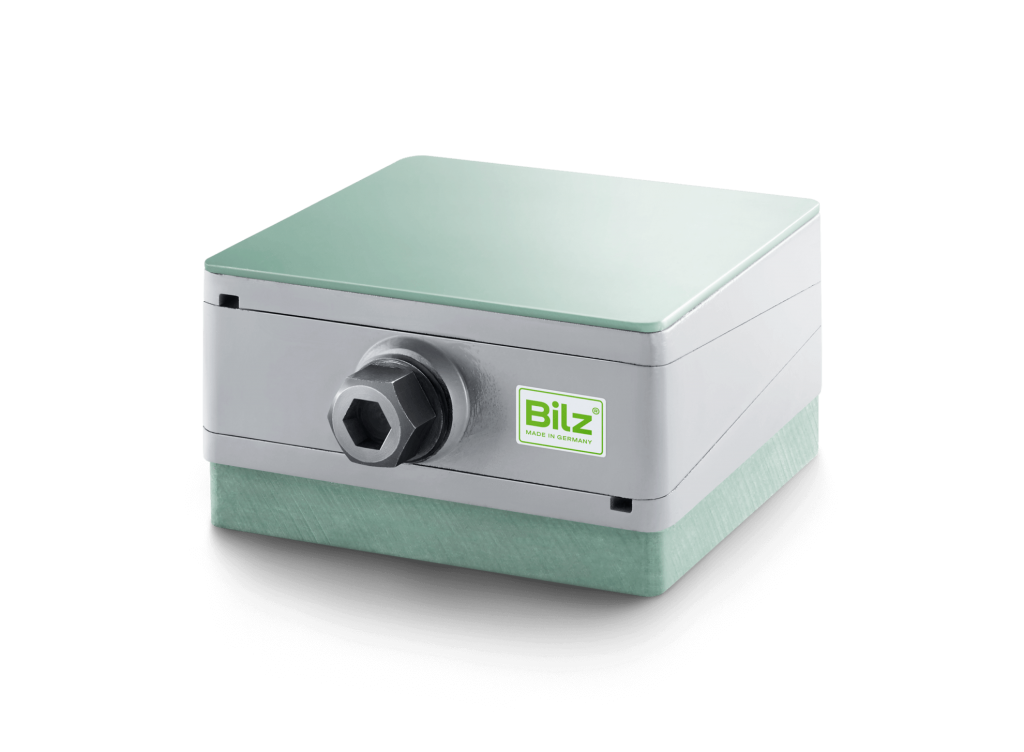

PK B-szett

Speciális kivitel CNC-esztergákhoz, köszörűgépekhez, fúró- és marógépekhez, megmunkálóközpontokhoz, szállítósorokhoz.

Felső lap: BS csúszásgátló lemez
Alsó lap: B0 szigetelőlemez

Típuskínálat

PK-B sorozat	Cikkszám	Max. terhelés /db	L	B	Középső pozíció (H)	Állítási tartomány
PK 1-B	02-0005	10 000 N	105 mm	55 mm	54 mm	+4/-5 mm
PK 2-B	02-0012	21 000 N	150 mm	75 mm	58 mm	+5/-6 mm
PK 2.5-B	02-0105	25 000 N	115 mm	115 mm	62 mm	+4/-5 mm
PK 3-B	02-0026	36 000 N	200 mm	95 mm	62 mm	+5/-5 mm
PK 3/72-B	02-0020	36 000 N	200 mm	95 mm	89 mm	+5/-4 mm
PK 3.2-B	02-0111	43 000 N	150 mm	150 mm	63 mm	+5/-6 mm
PK 3.5-B	02-0117	55 000 N	115 mm	250 mm	87 mm	+4/-8 mm
PK 3.8-B	02-0123	55 000 N	170 mm	170 mm	71 mm	+6/-8 mm
PK 4-B	02-0043	77 000 N	200 mm	200 mm	65 mm	+5/-7 mm
PK 4/72-B	02-0034	77 000 N	200 mm	200 mm	89 mm	+5/-7 mm
PK 4.5-B	02-0129	79 500 N	180 mm	230 mm	79 mm	+9/-9 mm
PK 5-B	02-0051	97 000 N	200 mm	250 mm	89 mm	+10/-7 mm
PK 5.5-B	02-0135	144 000 N	300 mm	250 mm	101 mm	+10/-8 mm
PK 6-B	02-0058	161 000 N	250 mm	330 mm	89 mm	+7/-10 mm
PK 7-B	02-0065	236 000 N	300 mm	400 mm	90 mm	+8/-12 mm
PK 8-B	02-0072	393 000 N	400 mm	500 mm	90 mm	+8/-14 mm
PK 9-B	02-0079	591 000 N	500 mm	600 mm	132 mm	+12/-15 mm

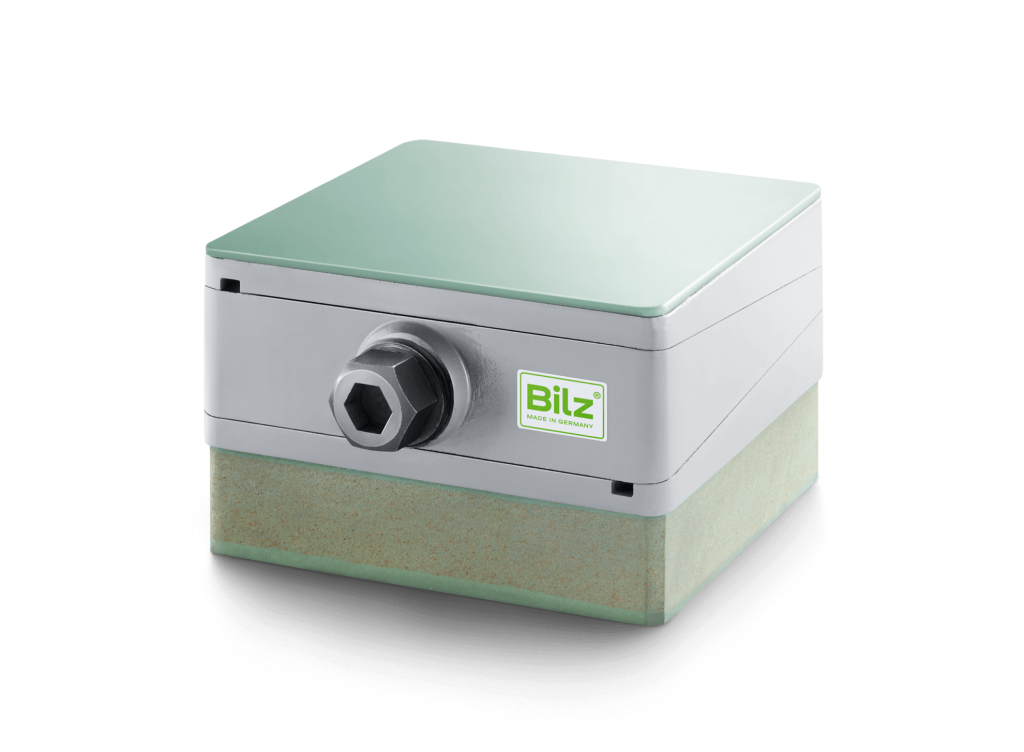

PK C-szett

Rendkívül hatékony rezgésszigetelés.
Különösen alkalmas emeleti beépítés hatékony szigetelésére.
Kritikus alkalmazások esetén kérjük, vegye fel velünk a kapcsolatot.

Felső lap: BS csúszásgátló lemez
Alsó lap: B32 szigetelőlemez

Típuskínálat

PK-C sorozat	Cikkszám	Max. terhelés /db	L	B	Középső pozíció (H)	Állítási tartomány
PK 1-C	02-0006	4 600 N	105 mm	55 mm	64 mm	+4/-5 mm
PK 2-C	02-0013	8 700 N	150 mm	75 mm	68 mm	+5/-6 mm
PK 2.5-C	02-0106	10 000 N	115 mm	115 mm	72 mm	+4/-5 mm
PK 3-C	02-0027	14 600 N	200 mm	95 mm	72 mm	+5/-5 mm
PK 3/72-C	02-0021	14 600 N	200 mm	95 mm	99 mm	+5/-4 mm
PK 3.2-C	02-0112	17 000 N	150 mm	150 mm	73 mm	+5/-6 mm
PK 3.5-C	02-0118	22 000 N	115 mm	250 mm	97 mm	+4/-8 mm
PK 3.8-C	02-0124	22 000 N	170 mm	170 mm	81 mm	+6/-8 mm
PK 4-C	02-0044	31 000 N	200 mm	200 mm	75 mm	+5/-7 mm
PK 4/72-C	02-0035	31 000 N	200 mm	200 mm	99 mm	+5/-7 mm
PK 4.5-C	02-0133	32 000 N	180 mm	230 mm	89 mm	+9/-9 mm
PK 5-C	02-0052	38 900 N	200 mm	250 mm	99 mm	+10/-7 mm
PK 5.5-C	02-0136	58 000 N	300 mm	250 mm	111 mm	+10/-8 mm
PK 6-C	02-0059	64 500 N	250 mm	330 mm	99 mm	+7/-10 mm
PK 7-C	02-0066	94 500 N	300 mm	400 mm	100 mm	+8/-12 mm
PK 8-C	02-0073	157 000 N	400 mm	500 mm	100 mm	+8/-14 mm
PK 9-C	02-0080	236 000 N	500 mm	600 mm	142 mm	+12/-15 mm

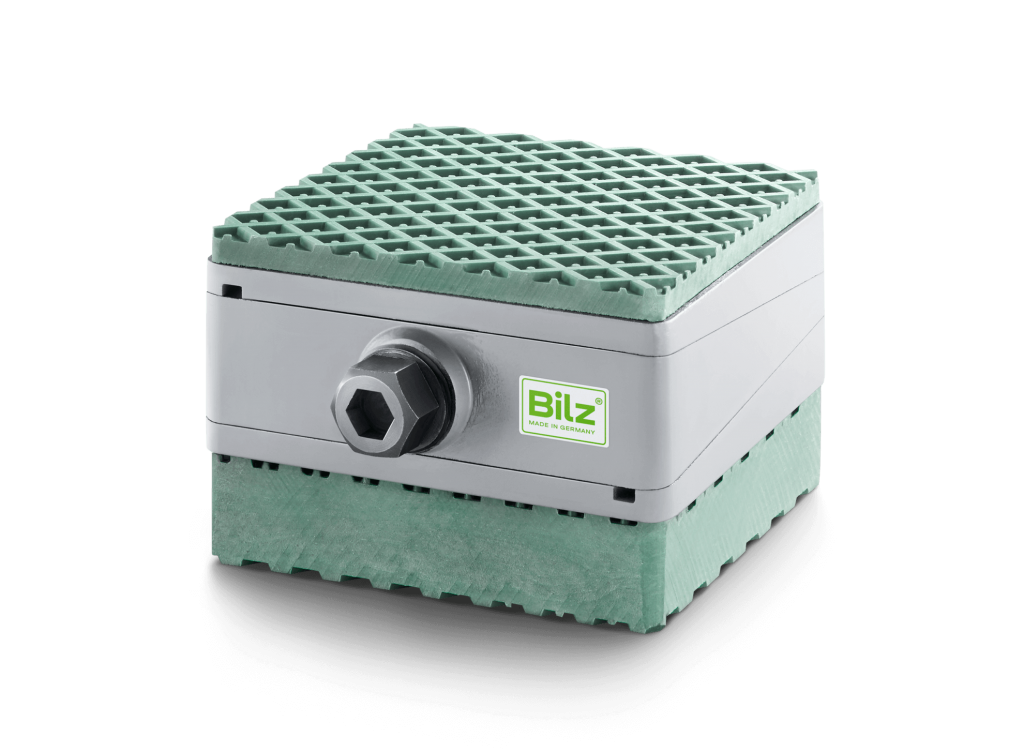

PK D-szett

Rendkívül nagy dinamikus erővel működő gépekhez, mint például présekhez, stancolókhoz, stb.

Felső lap: BR7-1 csúszásgátló lemez
Alsó lap: B4-1 szigetelőlemez

Típuskínálat

PK-D sorozat	Cikkszám	Max. terhelés /db	L	B	Középső pozíció (H)	Állítási tartomány
PK 1-D	02-0007	8 700 N	105 mm	55 mm	69 mm	+4/-5 mm
PK 2-D	02-0014	17 000 N	150 mm	75 mm	73 mm	+5/-6 mm
PK 2.5-D	02-0107	20 000 N	115 mm	115 mm	77 mm	+4/-5 mm
PK 3-D	02-0028	29 000 N	200 mm	95 mm	77 mm	+5/-5 mm
PK 3/72-D	02-0022	29 000 N	200 mm	95 mm	104 mm	+5/-4 mm
PK 3.2-D	02-0113	34 500 N	150 mm	150 mm	78 mm	+5/-6 mm
PK 3.5-D	02-0119	44 500 N	115 mm	250 mm	102 mm	+4/-8 mm
PK 3.8-D	02-0125	44 500 N	170 mm	170 mm	86 mm	+6/-8 mm
PK 4-D	02-0045	62 000 N	200 mm	200 mm	80 mm	+5/-7 mm
PK 4/72-D	02-0036	62 000 N	200 mm	200 mm	104 mm	+5/-7 mm
PK 4.5-D	02-0130	64 000 N	180 mm	230 mm	94 mm	+9/-9 mm
PK 5-D	02-0053	77 000 N	200 mm	250 mm	104 mm	+10/-7 mm
PK 5.5-D	02-0137	116 000 N	300 mm	250 mm	116 mm	+10/-8 mm
PK 6-D	02-0060	129 000 N	250 mm	330 mm	104 mm	+7/-10 mm
PK 7-D	02-0067	189 000 N	300 mm	400 mm	105 mm	+8/-12 mm
PK 8-D	02-0074	314 000 N	400 mm	500 mm	105 mm	+8/-14 mm
PK 9-D	02-0081	470 000 N	500 mm	600 mm	147 mm	+12/-15 mm

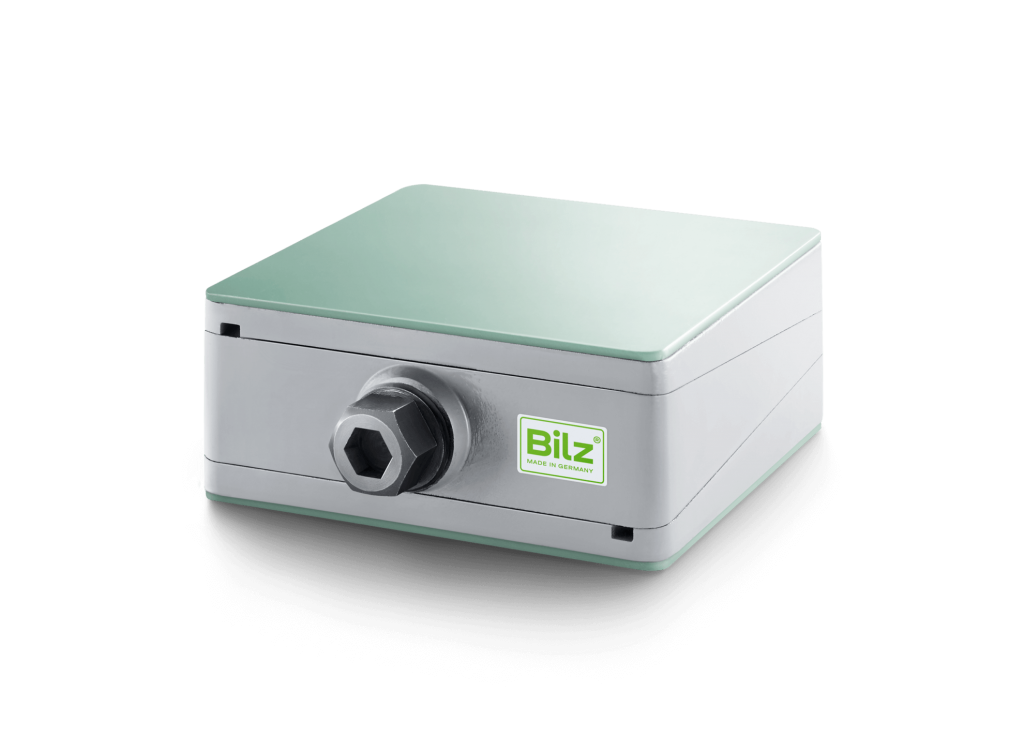

PK E-szett

Olyan gépekhez és rendszerekhez, ahol nincs szükség rezgésszigetelésre.
Jó erőzáró kapcsolat a csúszásgátló lemezeknek köszönhetően.
Nagyon alacsony beépítési magasság.

Felső lap: BS csúszásgátló lemez
Alsó lap: BS csúszásgátló lemez

Típuskínálat

PK-E sorozat	Cikkszám	Max. terhelés /db	L	B	Középső pozíció (H)	Állítási tartomány
PK 1-E	02-0008	16 000 N	105 mm	55 mm	41 mm	+4/-5 mm
PK 2-E	02-0015	32 500 N	150 mm	75 mm	45 mm	+5/-6 mm
PK 2.5-E	02-0108	38 000 N	115 mm	115 mm	49 mm	+4/-5 mm
PK 3-E	02-0029	54 900 N	200 mm	95 mm	49 mm	+5/-5 mm
PK 3/72-E	02-0023	54 900 N	200 mm	95 mm	76 mm	+5/-4 mm
PK 3.2-E	02-0114	65 000 N	150 mm	150 mm	50 mm	+5/-6 mm
PK 3.5-E	02-0120	83 500 N	115 mm	250 mm	74 mm	+4/-8 mm
PK 3.8-E	02-0126	83 500 N	170 mm	170 mm	58 mm	+6/-8 mm
PK 4-E	02-0046	116 400 N	200 mm	200 mm	52 mm	+5/-7 mm
PK 4/72-E	02-0037	116 400 N	200 mm	200 mm	76 mm	+5/-7 mm
PK 4.5-E	02-0131	120 000 N	180 mm	230 mm	66 mm	+9/-9 mm
PK 5-E	02-0054	145 500 N	200 mm	250 mm	76 mm	+10/-7 mm
PK 5.5-E	02-0138	218 000 N	300 mm	250 mm	88 mm	+10/-8 mm
PK 6-E	02-0061	242 000 N	250 mm	330 mm	76 mm	+7/-10 mm
PK 7-E	02-0068	355 000 N	300 mm	400 mm	77 mm	+8/-12 mm
PK 8-E	02-0075	589 500 N	400 mm	500 mm	77 mm	+8/-14 mm
PK 9-E	02-0082	887 000 N	500 mm	600 mm	119 mm	+12/-15 mm

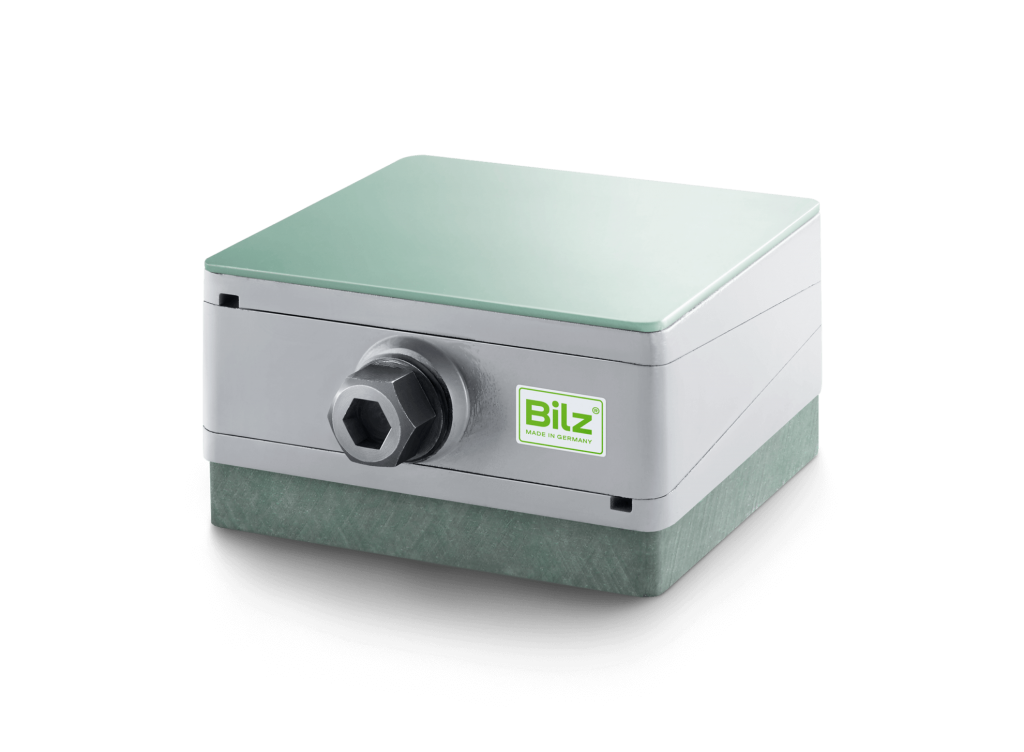

PK F-szett

Rendkívül nagy terhelés esetén.
Nagyon magas szintű konzisztencia!

Felső lap: BS csúszásgátló lemez
Alsó lap: B6 szigetelőlemez

Típuskínálat

PK-E sorozat	Cikkszám	Max. terhelés /db	L	B	Középső pozíció (H)	Állítási tartomány
PK 1-F	02-0009	19 000 N	105 mm	55 mm	54 mm	+4/-5 mm
PK 2-F	02-0016	38 000 N	150 mm	75 mm	58 mm	+5/-6 mm
PK 2.5-F	02-0109	44 500 N	115 mm	115 mm	62 mm	+4/-5 mm
PK 3-F	02-0030	64 000 N	200 mm	95 mm	62 mm	+5/-5 mm
PK 3/72-F	02-0024	64 000 N	200 mm	95 mm	89 mm	+5/-4 mm
PK 3.2-F	02-0115	75 800 N	150 mm	150 mm	63 mm	+5/-6 mm
PK 3.5-F	02-0121	97 000 N	115 mm	250 mm	87 mm	+4/-8 mm
PK 3.8-F	02-0127	97 000 N	170 mm	170 mm	71 mm	+6/-8 mm
PK 4-F	02-0047	135 000 N	200 mm	200 mm	65 mm	+5/-7 mm
PK 4/72-F	02-0039	135 000 N	200 mm	200 mm	89 mm	+5/-7 mm
PK 4.5-F	02-0132	139 500 N	180 mm	230 mm	79 mm	+9/-9 mm
PK 5-F	02-0055	170 000 N	200 mm	250 mm	89 mm	+10/-7 mm
PK 5.5-F	02-0139	253 000 N	300 mm	250 mm	101 mm	+10/-8 mm
PK 6-F	02-0062	282 000 N	250 mm	330 mm	89 mm	+7/-10 mm
PK 7-F	02-0069	414 000 N	300 mm	400 mm	90 mm	+8/-12 mm
PK 8-F	02-0076	680 000 N	400 mm	500 mm	90 mm	+8/-14 mm
PK 9-F	02-0083	1 035 000 N	500 mm	600 mm	132 mm	+12/-15 mm

PK tartozékok

Hosszabbító az ékpapucs szintezőcsavarjához

Ha a szintezőcsavar nehezen hozzáférhető helyen van, javasoljuk a szintezőcsavar-hosszabbító használatát. Ez biztosítja a gép könnyű és gyors szintezését akár szűk helyeken is.

Az alkalmazott ékpapucsváltozattól függően ezek a magasságállító segédeszközök különböző hosszúságban és kulcsszélességben kaphatók.

További részletekért vegye fel velünk a kapcsolatot!
