Gumi légrugók

FAEBI® sorozat rozsdamentes kivitelben

FAEBI® gumilégrugó-izolátor nemesacélból

Rozsdamentes acél védőburkolattal együtt kültéren is használható.
A berugózási tulajdonságokat a légnyomás beállításával lehet szabályozni.
Beépített csillapítás, ezért nincs szükség külön csillapítóra
(alacsony karbantartási igény).
Nincs testhangátvitel, nem továbbítja a szerkezeti zajokat.

Technikai adatok
Tartozékok

Leírás és Technikai adatok

Termékleírás

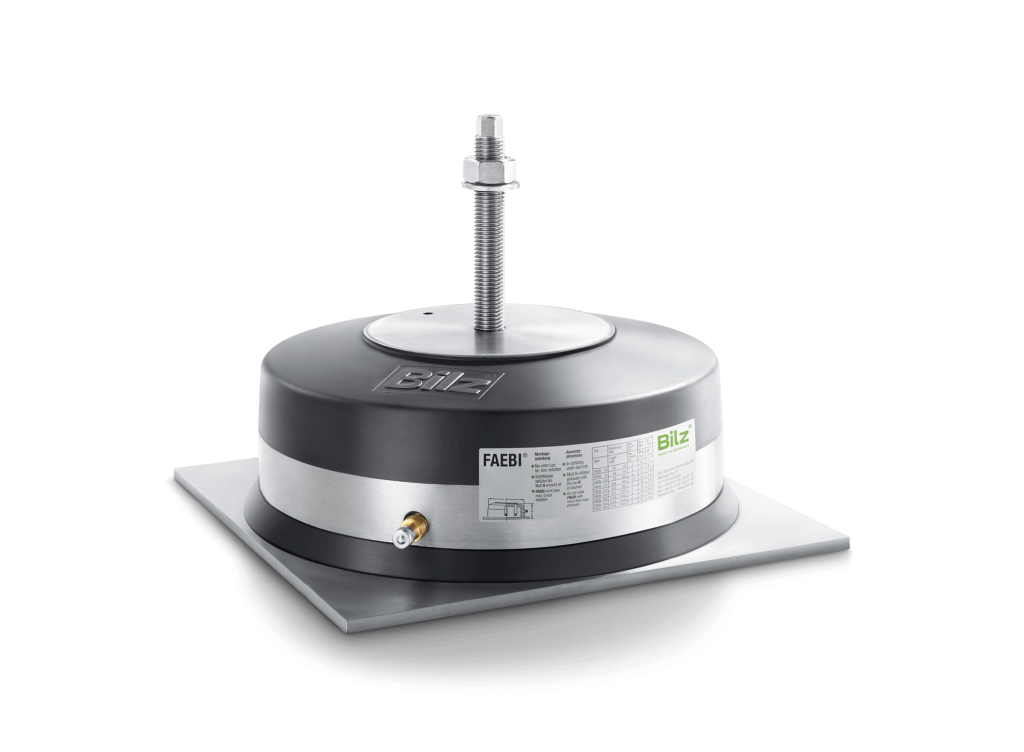

FAEBI® – gumilégrugó-izolátor rozsdamentes acélból

A rozsdamentes FAEBI® légrugót kifejezetten kültéri alkalmazásokhoz fejlesztették ki. Problémamentes rezgésszigetelés kültéren olyan rendszereknél, mint légkondicionálók, kompresszorok, hőcserélők, hűtők.

Megjegyzés

Alkalmazási hőmérséklet-tartomány: -20 °C és +60 °C között
Árak és szállítási határidő érdeklődés alapján.
Az itt felsorolt standard megoldásainkon kívül számos egyedi megoldással is rendelkezünk, kérjük, vegye fel velünk a kapcsolatot, szívesen adunk tanácsot!

Megfelelő változat kiválasztása

A megfelelő légrugó kiválasztásánál ügyeljen arra, hogy a gumi légrugó maximális terhelését a statikus és dinamikus terhelés összege ne lépje túl.
A nagy dinamikájú alkalmazásokban a keményebb FAEBI® változatok csökkentik a szigetelők berugózását. Minél puhább a szigetelőelem, annál jobb az elérhető szigetelőhatás.

Kérjük, vegye fel velünk a kapcsolatot, szívesen segítünk a megfelelő elemek kiválasztásában!

Megjegyzés a rozsdamentes FAEBI®-vel kapcsolatban

Ha a gép alsó széle nem fedi teljesen a gumi légrugó átmérőjét (∅ D), javasoljuk speciális védőburkolatunk használatát (lásd a „Tartozékok” fejezetben az egyes légrugótípusoknál).
Alkalmazási hőmérséklet-tartomány: -20 °C és +60 °C között
Az elemeket a gépen meglévő furatokhoz kell rögzíteni a mellékelt csavarok segítségével. A padlóhoz való rögzítés általában nem szükséges.
Kérjük, hogy a csavart csak kézzel csavarja be, ne használjon villáskulcsot! Kérjük, hogy a hozzá tartozó anyát is csak kis nyomatékkal csavarja rá.
A gépet a leeresztett elemekre kell helyezni, amelyeket aztán egy szabványos szelepen keresztül fokozatosan fel lehet fújni a H méretig (= munkamagasság). A megadott maximális légnyomást semmilyen körülmények között nem szabad túllépni!
A felfújás és leeresztés csak terhelés alatt történhet (kérjük, vegye figyelembe a megengedett maximális nyomást)!
+/-5 mm magassági korrekció lehetséges.

FAEBI® 50 rozsdamentes kivitelben

Terhelési tartomány
200 – 600 N / szigetelőelem

Típuskínálat FAEBI® 50 rozsdamentes kivitelben

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	ØD	H (munka-magasság)	H (beépítési magasság)	Ød	h	G
Standard	40-0075	200-600 N	3 bar	110 mm	85 mm	60 mm	61 mm	35 mm	5 mm	M10

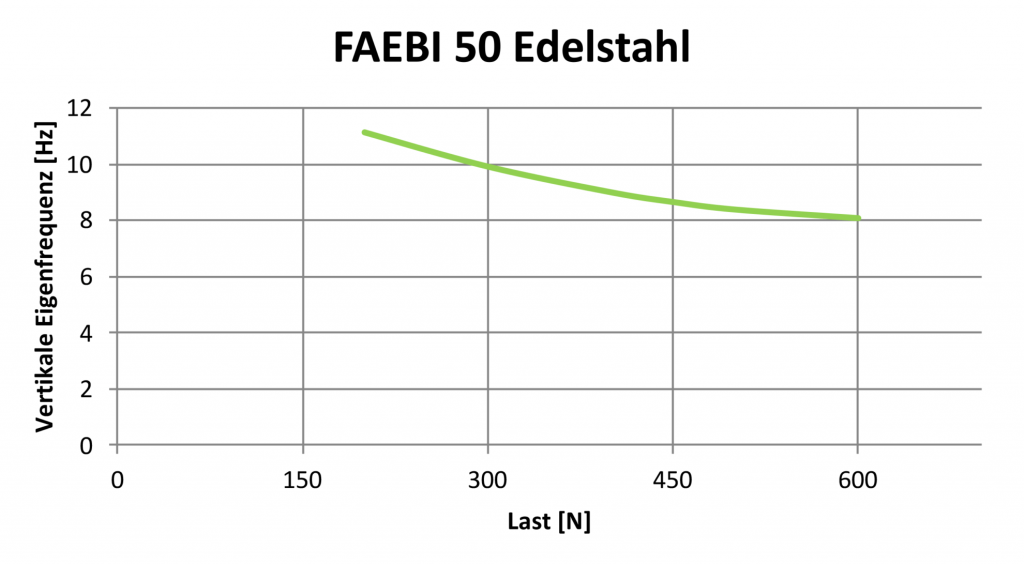

Faebi® 50 sajátfrekvencia

FAEBI® 75 rozsdamentes kivitelben

Terhelési tartomány
400 – 1 500 N / szigetelőelem

Típuskínálat FAEBI® 75 rozsdamentes kivitelben

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Standard	40-0086	400-1 500 N	3 bar	115 mm	100 mm	63 mm	67 mm	43 mm	5 mm	M12

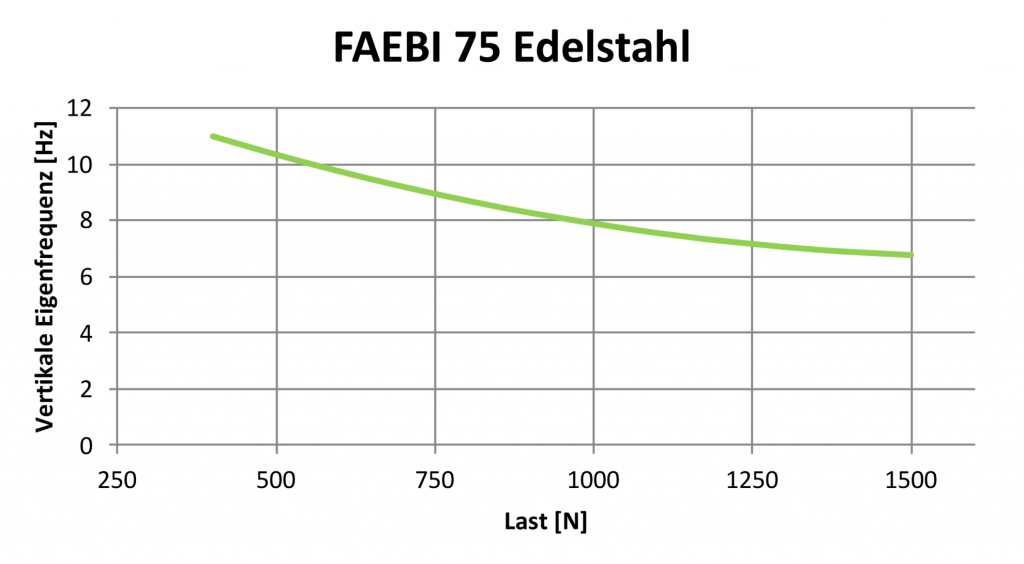

Faebi® 75 sajátfrekvencia

FAEBI® 100 rozsdamentes kivitelben

Terhelési tartomány
750 – 3 000 N / szigetelőelem

Típuskínálat FAEBI® 100 rozsdamentes kivitelben

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Standard	40-0030	750-3 000 N	5 bar	135 mm	120 mm	62 mm	65 mm	60 mm	5 mm	M12

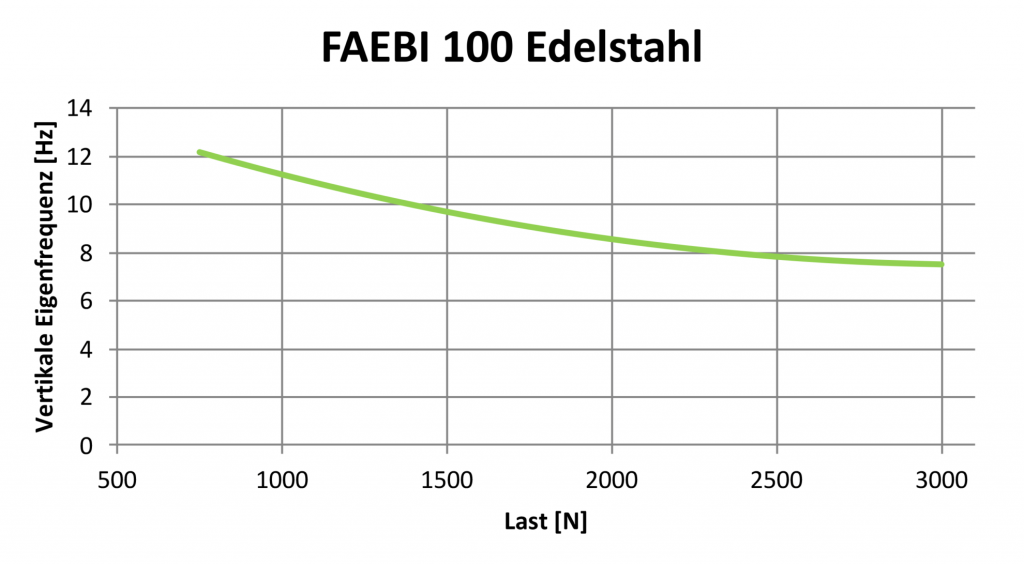

Faebi® 100 sajátfrekvencia

FAEBI® 125 rozsdamentes kivitelben

Terhelési tartomány
2 600 – 4 600 N / szigetelőelem

Típuskínálat FAEBI® 125 rozsdamentes kivitelben

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Standard	40-0036	2 600-4 600 N	5,5 bar	165 mm	140 mm	93 mm	98 mm	66 mm	5 mm	M16

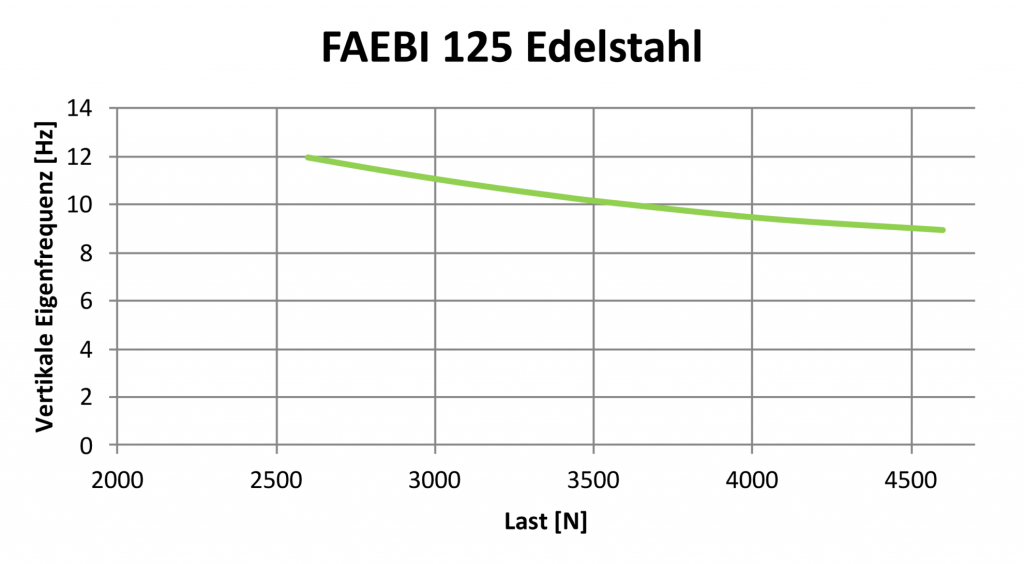

Faebi® 125 sajátfrekvencia

FAEBI® 150 rozsdamentes kivitelben

Terhelési tartomány
2 500 – 8 000 N / szigetelőelem

Típuskínálat FAEBI® 150 rozsdamentes kivitelben

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Standard	40-0042	2 500-8 000 N	6 bar	200 mm	170 mm	91 mm	96 mm	80 mm	8 mm	M16

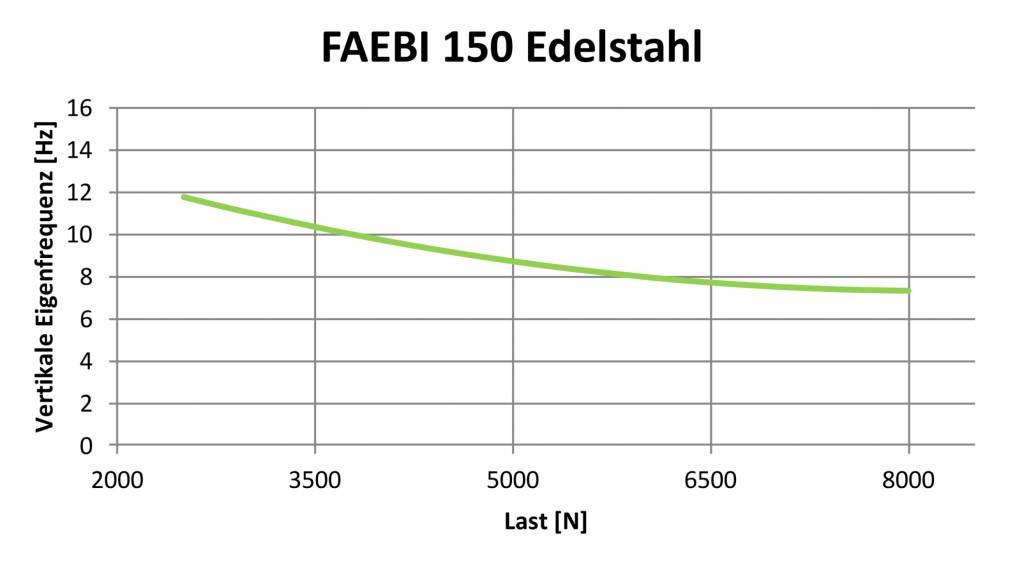

Faebi® 150 sajátfrekvencia

FAEBI® 200 rozsdamentes kivitelben

Terhelési tartomány
6 250 – 15 000 N / szigetelőelem

Típuskínálat FAEBI® 200 rozsdamentes kivitelben

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Standard	40-0050	6 250-15 000 N	6 bar	260 mm	236 mm	91 mm	95 mm	130 mm	8 mm	M16

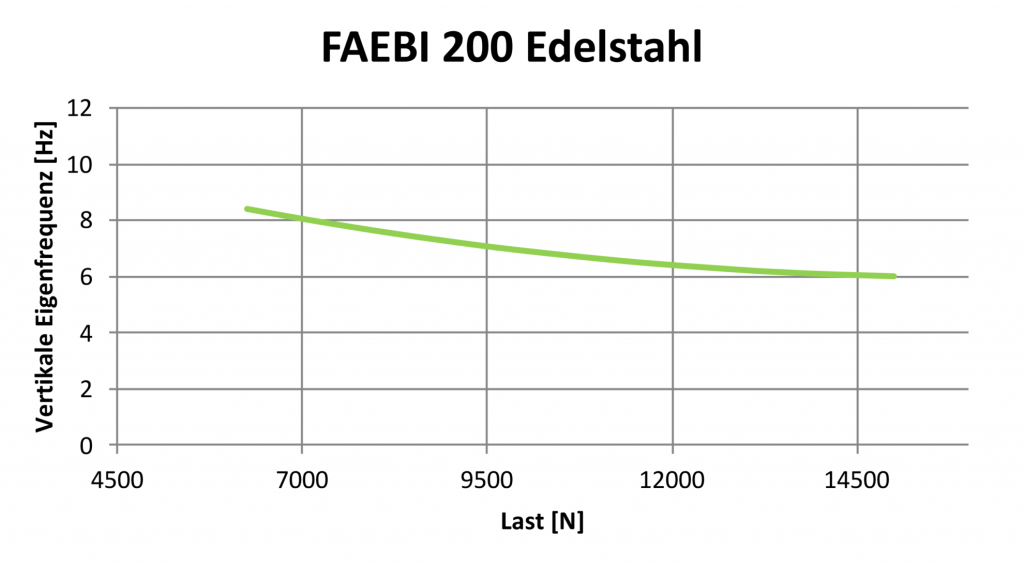

Faebi® 200 sajátfrekvencia

FAEBI® 300 rozsdamentes kivitelben

Terhelési tartomány
11 500 – 27 000 N / szigetelőelem

Típuskínálat FAEBI® 300 rozsdamentes kivitelben

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Standard	40-0057	11 500-27 000 N	6 bar	370 mm	340 mm	89 mm	93 mm	200 mm	8 mm	M20

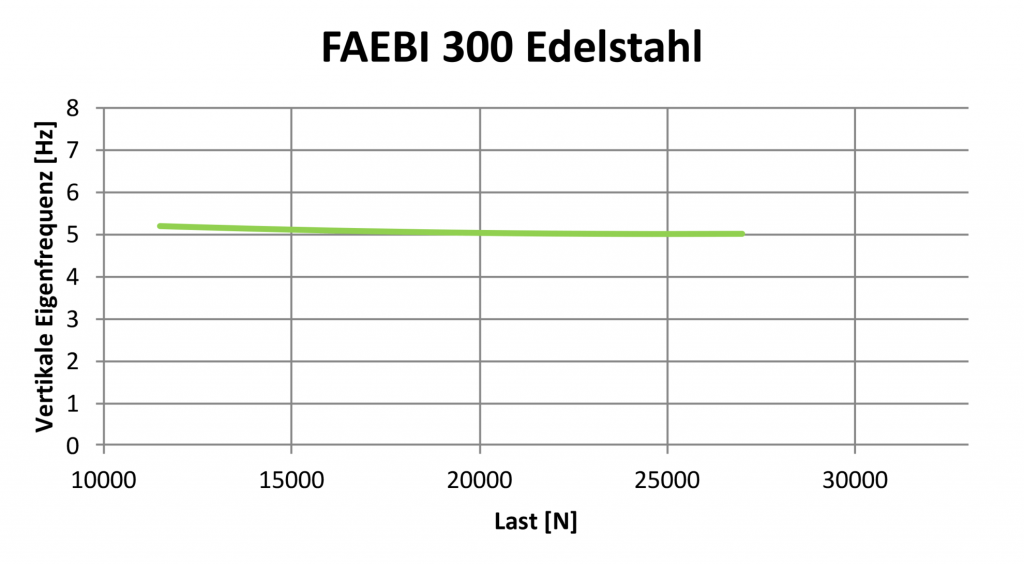

Faebi® 300 sajátfrekvencia

Rozsdamentes FAEBI® tartozékok

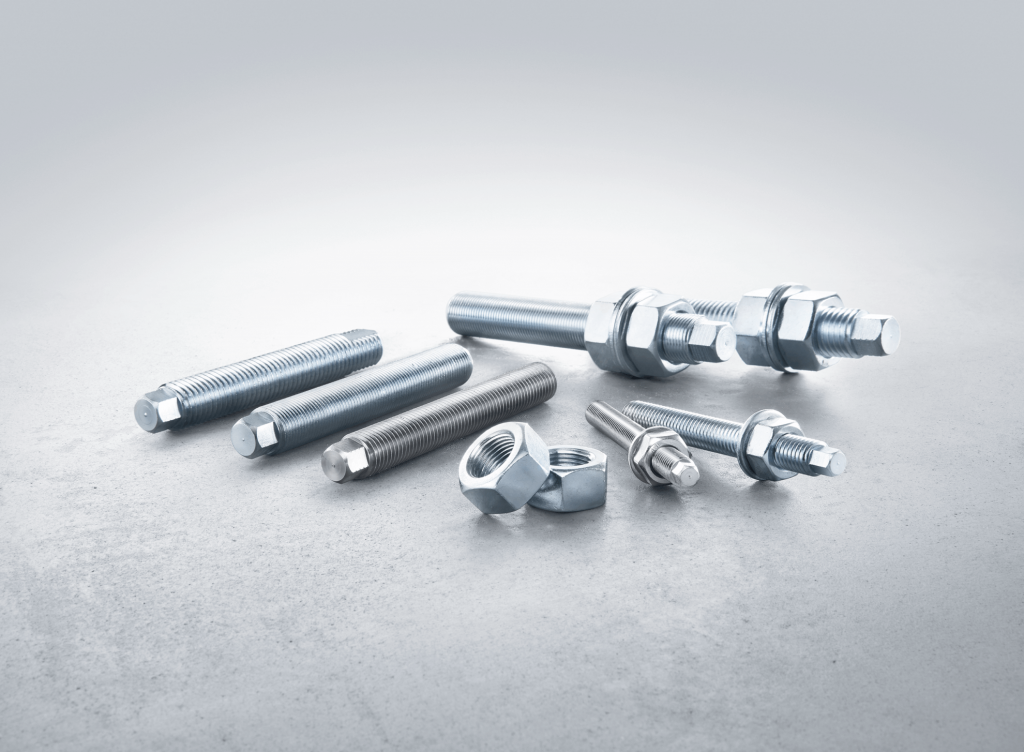

RÖGZÍTŐCSAVAROK

A rozsdamentes FAEBI® gumilégrugókat a gépágyon lévő furatokhoz kell rögzíteni a tartozékként mellékelt csavarokkal (egy-egy anyával és alátéttel). A padlóhoz való rögzítés általában nem szükséges.
Az egyes változathoz számos különböző csavar áll rendelkezésre. Szívesen adunk Önnek tanácsot.

Csavarválaszték

Típus	Cikkszám	Menet	Anyag	Hossz
FAEBI 50 VA	18-0005	M10	rozsdamentes acél	100 mm
FAEBI 75 / 100	18-0016	M12	rozsdamentes acél	100 mm
FAEBI 125 / 150 / 200 VA	18-0066	M16	rozsdamentes acél	125 mm
FAEBI 300 / 430 VA	18-0044	M20	rozsdamentes acél	150 mm
FAEBI 580 VA	18-0052	M24	rozsdamentes acél	150 mm

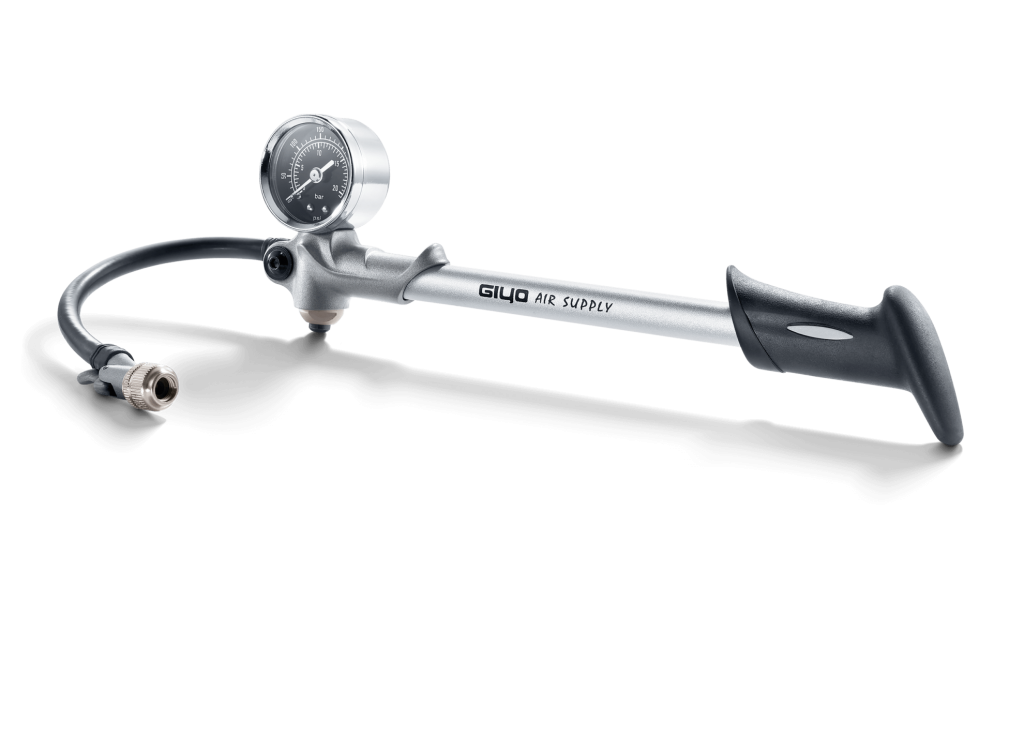

Kézi pumpa

Kézi pumpa a kézi légfeltöltéshez.
Art.-Nr. 40-0128

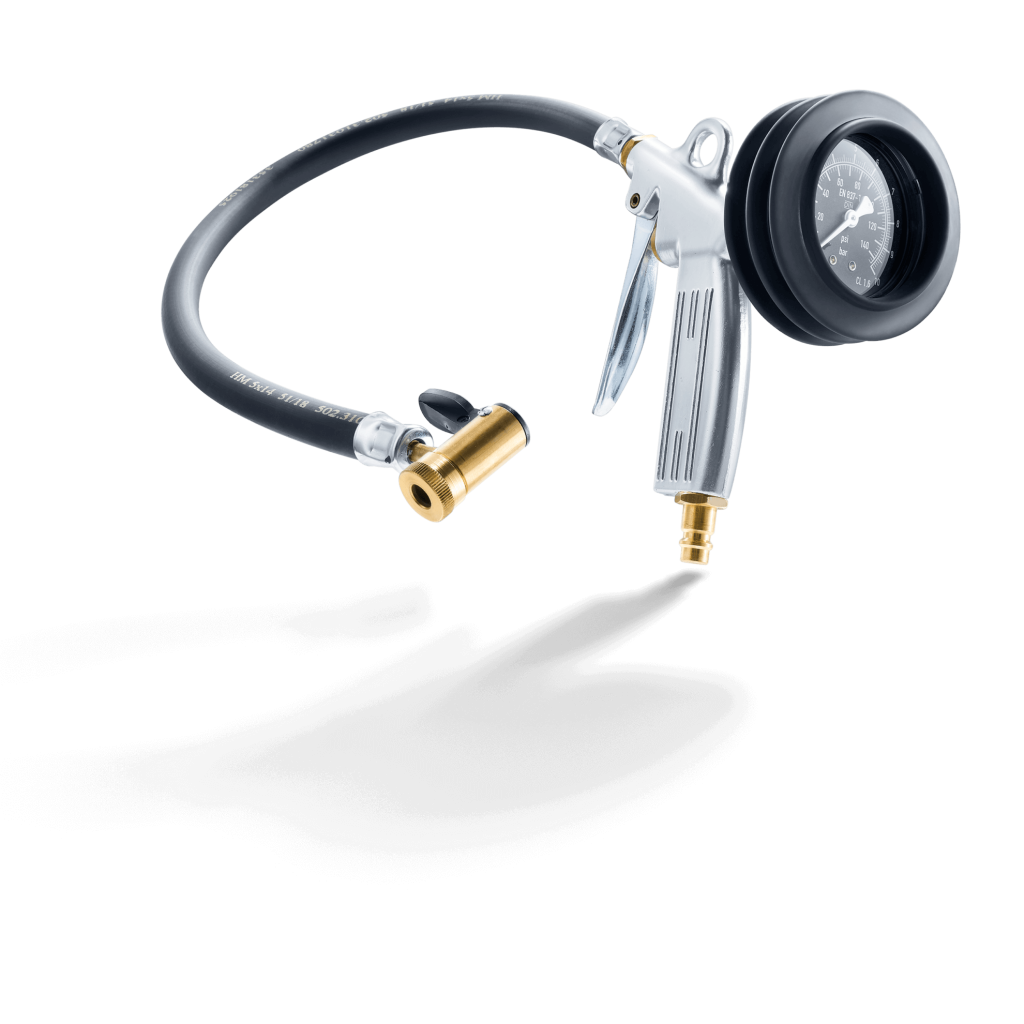

Sűrített levegős pisztoly

Sűrített levegős pisztoly nyomásmérővel a meglévő sűrítettlevegő-rendszeren keresztül történő levegőfeltöltéshez.
Art.-Nr. 40-0089

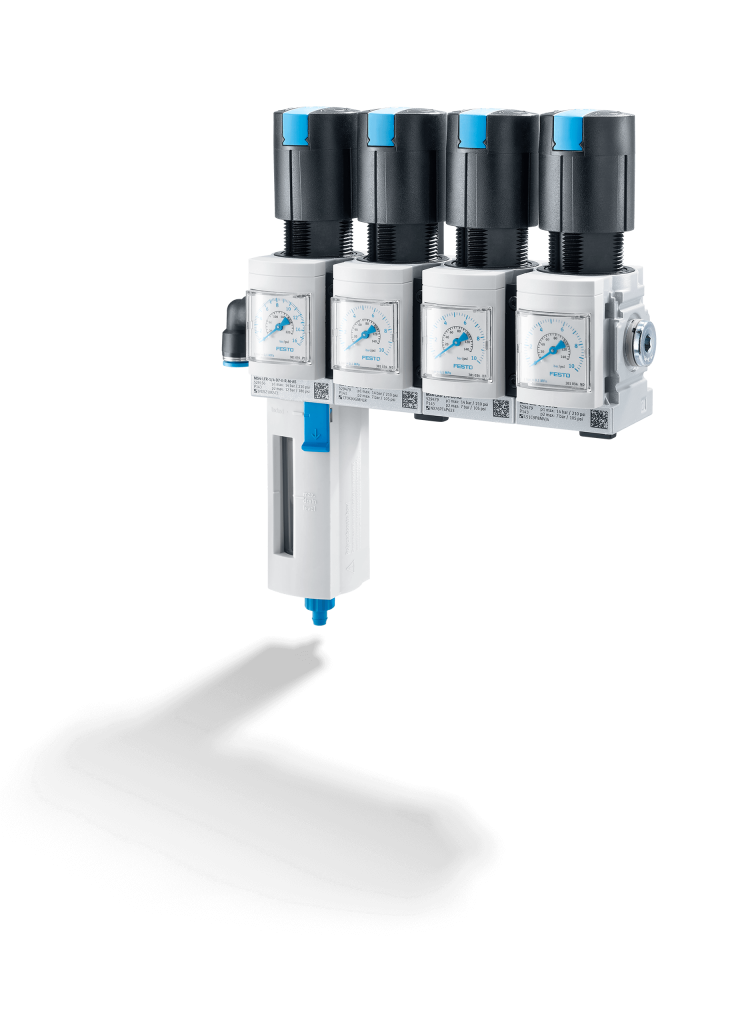

Nyomásszabályozó

A Bilz nyomásszabályozó ideális kiegészítő olyan alkalmazásokhoz, amelyek nem igényelnek automatikus szintszabályozást.
A légrugók kézi feltöltése helyett az állandó sűrített levegős ellátórendszerhez vannak csatlakoztatva. Az egyes légrugók munkamagassága külön-külön állítható a nyomásszabályozó segítségével.

Alkalmazási terület

Olyan alkalmazások, amelyeknél a gyártási/vizsgálati folyamat során a súlypont állandó (a gépalkatrészek, munkadarabok stb. nem mozognak, állandó a tömeg).
Nehezen hozzáférhető rendszerek, amelyek megnehezítik a légrugók légnyomásának kézi ellenőrzését.

A FAEBI® nyomásszabályozás előnyei

A szükséges légnyomás egyszerű és pontos beállítása minden egyes légrugóhoz vagy vezérlőcsoporthoz.
Alacsony karbantartási igény
Nyomásmérő a folyamatos nyomáskijelzéshez
Folyásirányú részecskeszűrő és vízleválasztó
Bármennyi légrugóhoz vagy vezérlőcsoporthoz beállítható

Nyomásszabályozás	Cikkszám
3-as nyomásszabályozó, beleértve a pneumatikus csatlakozót és a tömlőkészletet is	40-0179
4-es nyomásszabályozó, beleértve a pneumatikus csatlakozót és a tömlőkészletet is	40-0180

Mechanikus-pneumatikus szintszabályozó MPN-LCV

Az MPN-LCV mechanikus pneumatikus szintszabályozó egyszerű, de hatékony megoldás a terhelésváltozások okozta ferdülés megakadályozása érdekében a robusztus LCV proporcionális szelepeinkkel.

A célérték szintje a görgős állítógyűrű elforgatásával állítható be, és ± 1/10 mm pontossággal tartható fenn.

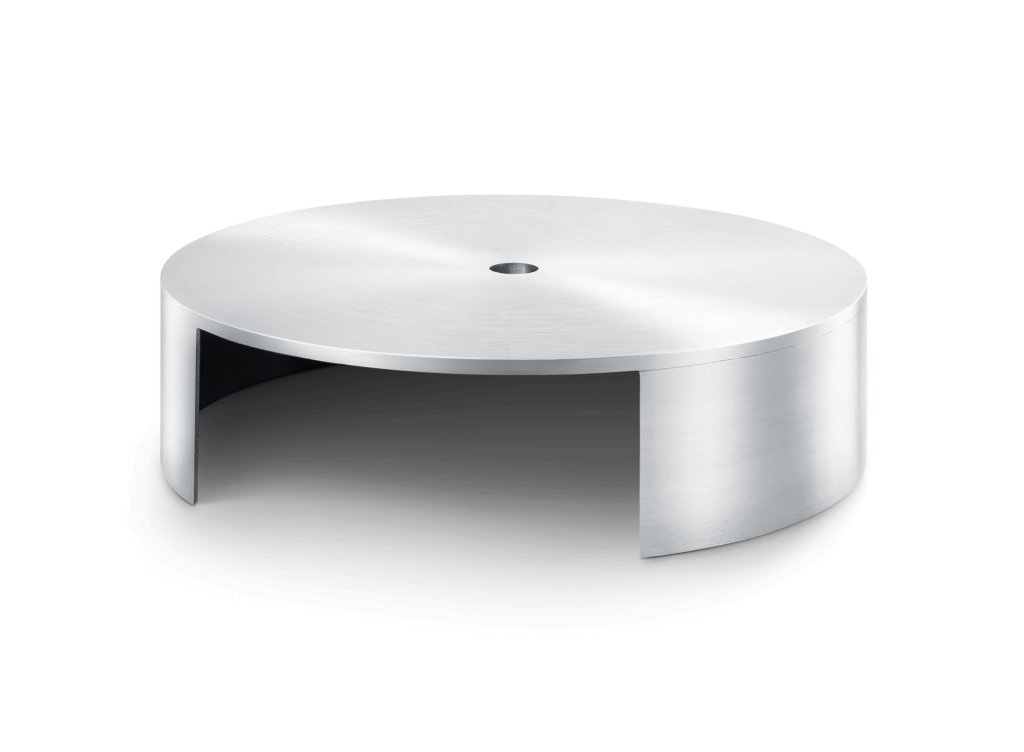

Védőburkolat

Ha a rozsdamentes FAEBI® tartófelületét nem fedi teljesen a gép(ágy) alsó széle vagy a szerelési felület, akkor a légrugóelem megfelelő terheléseloszlásának biztosítása érdekében megfelelő rozsdamentes acélból készült fedőburkolatra van szükség. Emellett a fedél védelmet nyújt a külső sérülésekkel szemben.

Anyaga
Rozsdamentes acél

Védőburkolat-cikkszámok

Típus	Cikkszám	Felhasználás	Ø A	Ø D	s	h	d
AH-Edelstahl FAEBI® 50 / 75	40-0163	Beltér	13 mm	115 mm	5 mm	40 mm	2 mm
AH-Edelstahl FAEBI® 100	40-0002	Beltér	14 mm	140 mm	5 mm	45 mm	2 mm
AH-Edelstahl FAEBI® 125	40-0004	Beltér	18 mm	160 mm	5 mm	60 mm	2 mm
AH-Edelstahl FAEBI® 150	40-0005	Beltér	18 mm	190 mm	5 mm	60 mm	2 mm
AH-Edelstahl FAEBI® 200	40-0008	Beltér	18 mm	255 mm	5 mm	60 mm	3 mm
AH-Edelstahl FAEBI® 300	40-0010	Beltér	22 mm	360 mm	5 mm	60 mm	3 mm
AH-Edelstahl FAEBI® 50 / 75 védőburkolattal	77-0016	Kültér	13 mm	115 mm	5 mm	40 mm	2 mm
AH-Edelstahl FAEBI® 100 védőburkolattal	77-0017	Kültér	14 mm	140 mm	5 mm	45 mm	2 mm
AH-Edelstahl FAEBI® 125 védőburkolattal	77-0018	Kültér	18 mm	160 mm	5 mm	60 mm	2 mm
AH-Edelstahl FAEBI® 150 védőburkolattal	77-0019	Kültér	18 mm	190 mm	5 mm	60 mm	2 mm
AH-Edelstahl FAEBI® 200 védőburkolattal	77-0020	Kültér	18 mm	255 mm	5 mm	60 mm	3 mm
AH-Edelstahl FAEBI® 300 védőburkolattal	77-0021	Kültér	22 mm	360 mm	5 mm	60 mm	3 mm
