Leírás és technikai adatok
Termékleírás

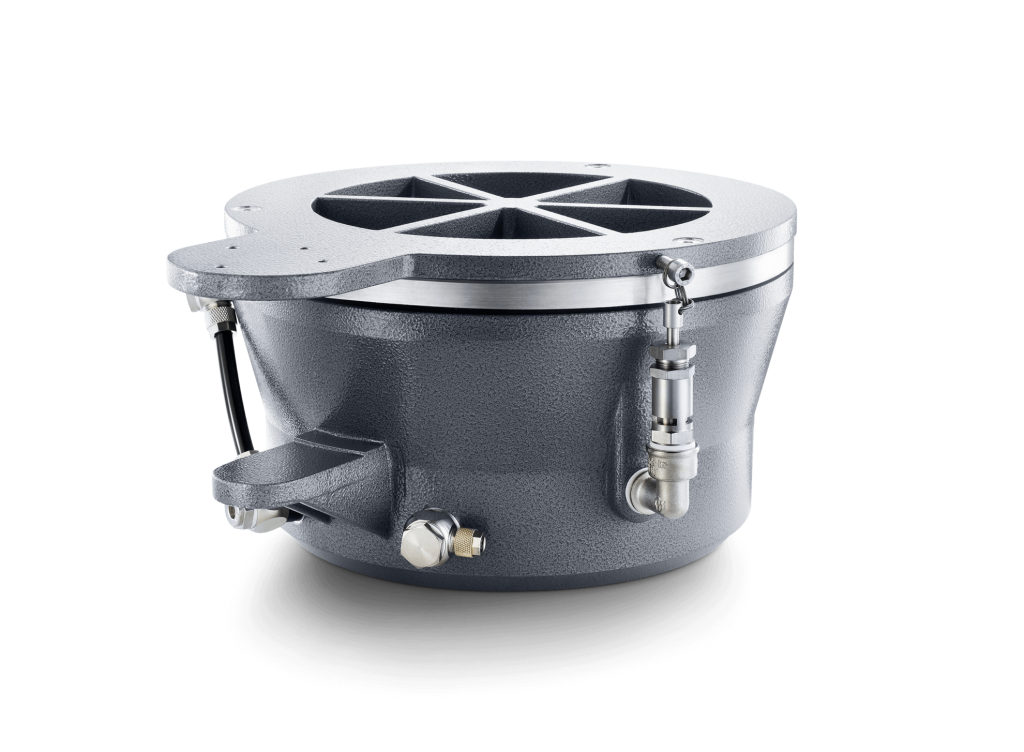

BiAir®-ED típussorozat alumíniumöntvényből
A BiAir® membránlégrugós izolátor alumíniumöntvényből készül. A légtömeget egy vékony falú, rugalmas és nyomásálló gördülőmembrán zárja körül. A dugattyú a membránon ül, és a légtömeg támasztja alá.
Ez a szerkezeti kialakítás rendkívül hatékony rezgésszigetelést tesz lehetővé. A lehető legjobb csillapítás érdekében a légtér a szigetelőrendszer belsejében két kamrára (terhelés és csillapítás) van osztva, amelyeket egy légtömlő köt össze. Egy precízen állítható fojtószelep segítségével ennek az összekötő vezetéknek az áramlási keresztmetszete kívülről könnyen beállítható. A fojtószelepen keletkező légsúrlódás akár 15 %-os csillapító hatást is eredményezhet.
A membrán túlnyomásból eredő károsodása kiegészítő biztonsági szelepek vagy mechanikus dugattyúlöket-korlátozás alkalmazásával gyakorlatilag kizárható.
Membránlégrugó a hatékony rezgéscsillapítás számára
Általános információk a BiAir®-ED membránlégrugó kiválasztásáról és alkalmazásáról.
- A horizontáls irányú mozgás megengedett legnagyobb amplitúdója a légrugó méretétől függően 1 és 2 mm között van.
- A légrugó méretének kiválasztásakor a terhelést 4 bar légnyomás mellett válassza ki.
- Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
- Az itt felsorolt standard megoldásokon kívül számos nagyobb lökethosszúságú, valamint alacsonyabb sajátfrekvenciával rendelkező légrugót is kínálunk.
- RAL 7037 porszürke színű porszórt bevonattal.
- Más RAL-szín érdeklődés alapján.
BiAir®-ED változatok
| Típus | Cikkszám | Sajátfrekvencia vertikális/horizontális | Ø A | B | Ø C | H (munka-magasság) | +/- út | max. terhelés 4 Bar* nyomáson | max. terhelés 6 Bar* nyomáson |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 50-0012 | 2,5/2,8 Hz | 120 mm | 216 mm | 129 mm | 157 mm | +/- 2,5 mm | 2 670 N | 4 000 N |
| 1 | 50-0026 | 2,5/2,8 Hz | 172 mm | 288 mm | 200 mm | 157 mm | +/- 2,5 mm | 6 330 N | 9 500 N |
| 1,5 | 50-0191 | 2,5/2,8 Hz | 212 mm | 305 mm | 230 mm | 157 mm | +/- 3,5 mm | 10 170 N | 15 260 N |
| 2 | 50-0188 | 2,5/2,8 Hz | 226 mm | 335 mm | 260 mm | 157 mm | +/- 2,5 mm | 14 200 N | 21 300 N |
| 2,5 | 50-0036 | 2,5/2,8 Hz | 271 mm | 378 mm | 300 mm | 157 mm | +/- 3,0 mm | 19 670 N | 29 500 N |
| 3 | 50-0055 | 2,5/2,8 Hz | 348 mm | 467 mm | 382 mm | 157 mm | +/- 2,5 mm | 34 130 N | 51 200 N |
| 4 | 50-0064 | 2,5/2,8 Hz | 490 mm | 605 mm | 530 mm | 157 mm | +/- 2,75 mm | 65 730 N | 98 600 N |
| 5* | 50-0072 | 2,5/2,8 Hz | 747 mm | 875 mm | 798 mm | 157 mm | +/- 3,5 mm | 155 730 N | 233 600 N |
