Légrugók
(GUMI LÉGRUGÓK / MEMBRÁNLÉGRUGÓK)
Nagy hatékonyságú rezgés- és szerkezeti zajszigetelés a legkülönbözőbb géptípusok, optikai és elektronikai eszközök, lézerrendszerek, valamint jármű-, motor- és sebességváltó-próbapadok számára.
Röviden összefoglalva
A Bilz alacsony frekvenciájú légrugói rendkívül hatékony rezgésszigetelést biztosítanak, és különböző mechanikus és elektromos szintszabályozó rendszerekkel kombinálhatók.
A pneumatikus és alacsony karbantartást igénylő légrugók csillapítási szintje igény szerint állítható.
FAEBI®

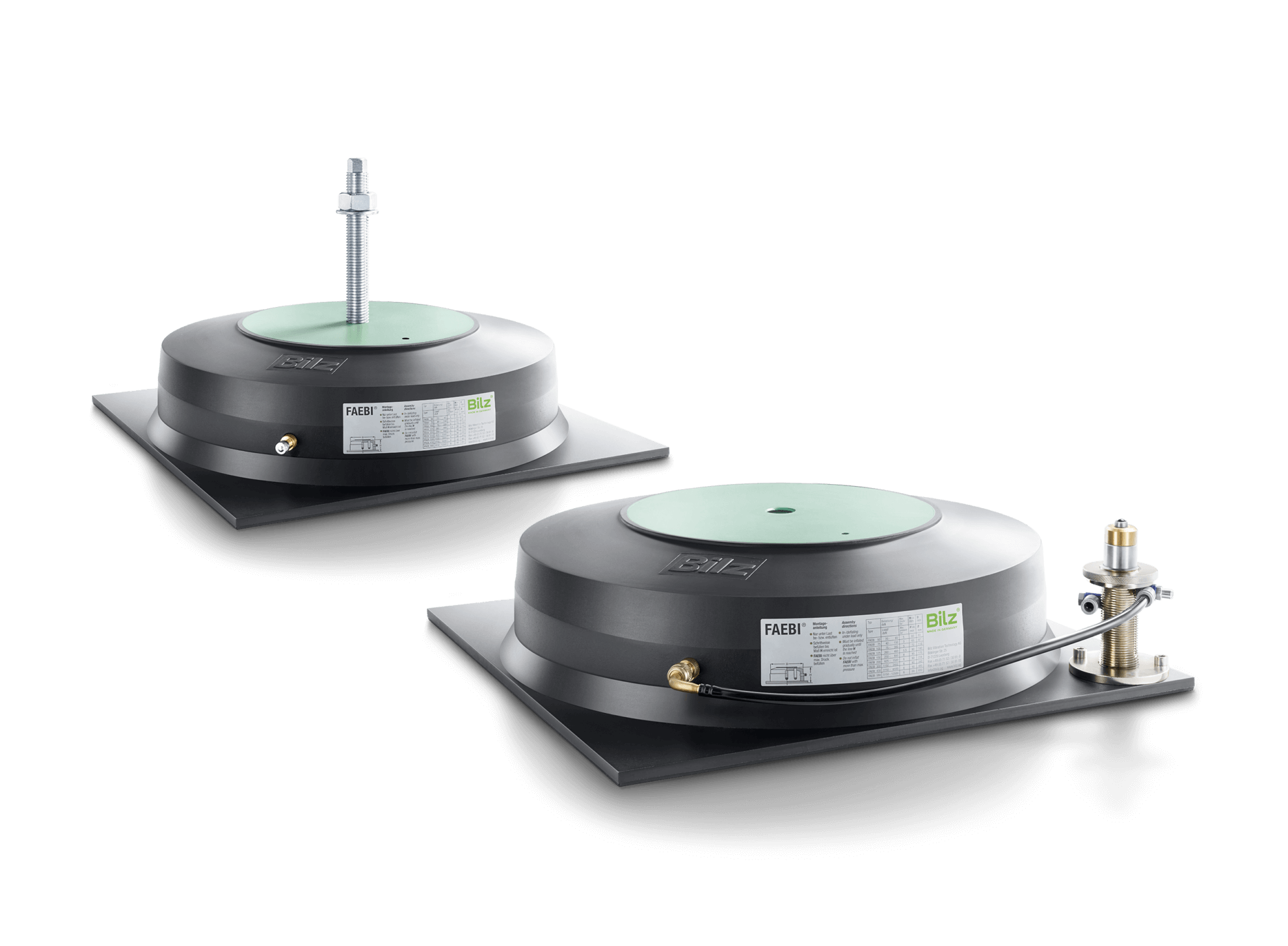

FAEBI® gumilégrugó-izolátor
FAEBI® rozsdamentes acélból
FAEBI® gumilégrugó-izolátor rozsdamentes kivitelben
FAEBI®-HD
FAEBI®-HD állítható csillapítással

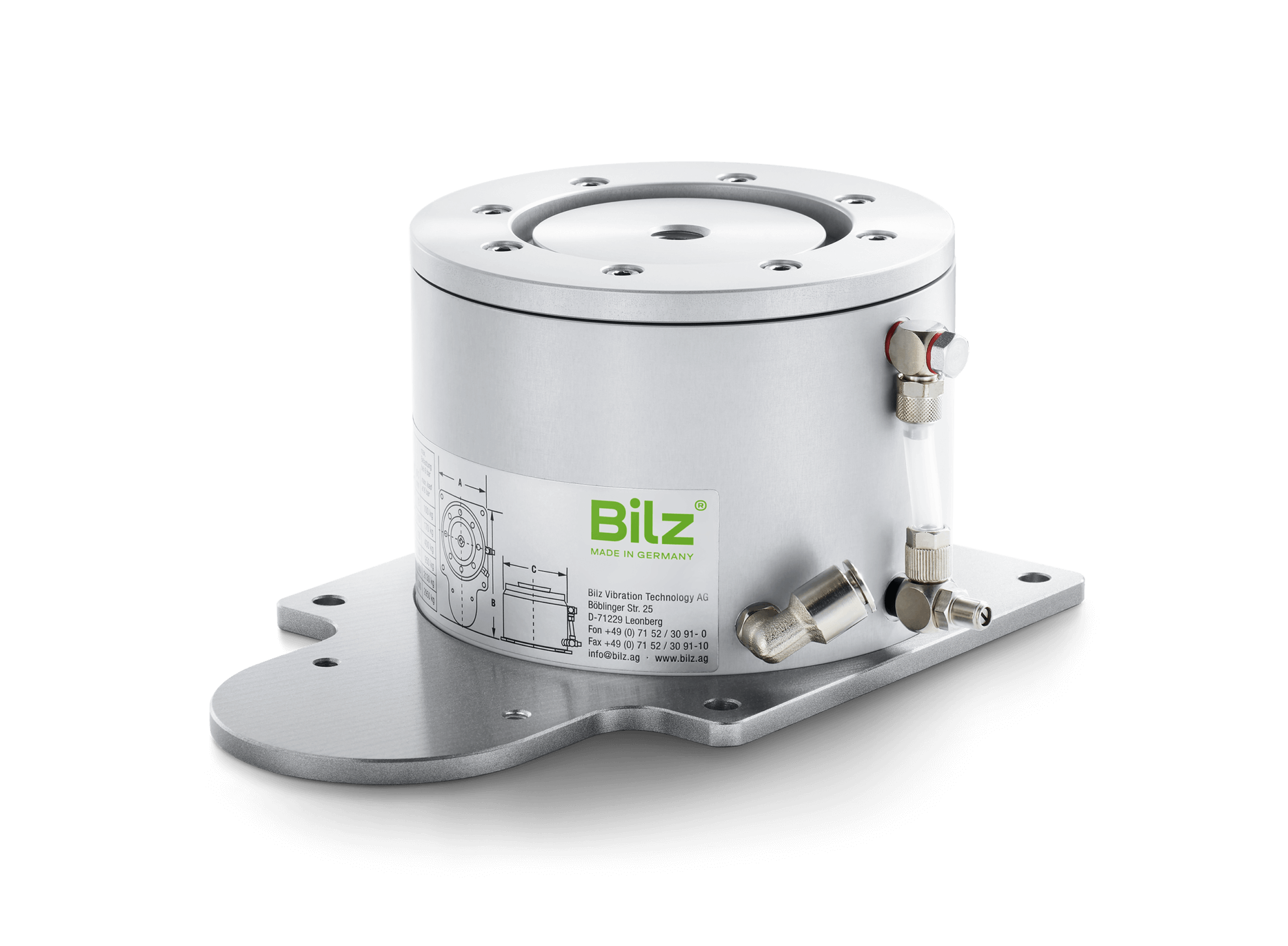

BIAIR®-ED-AL eloxált alumíniumból
Alacsony frekvenciás (vertikálisan 2,5 Hz) membránlégrugó pontosan beállítható csillapítási szinttel a hatékony rezgésszigetelés érdekében. Eloxált alumíniumból az anyagtulajdonságokkal szemben támasztott magas követelmények miatt.

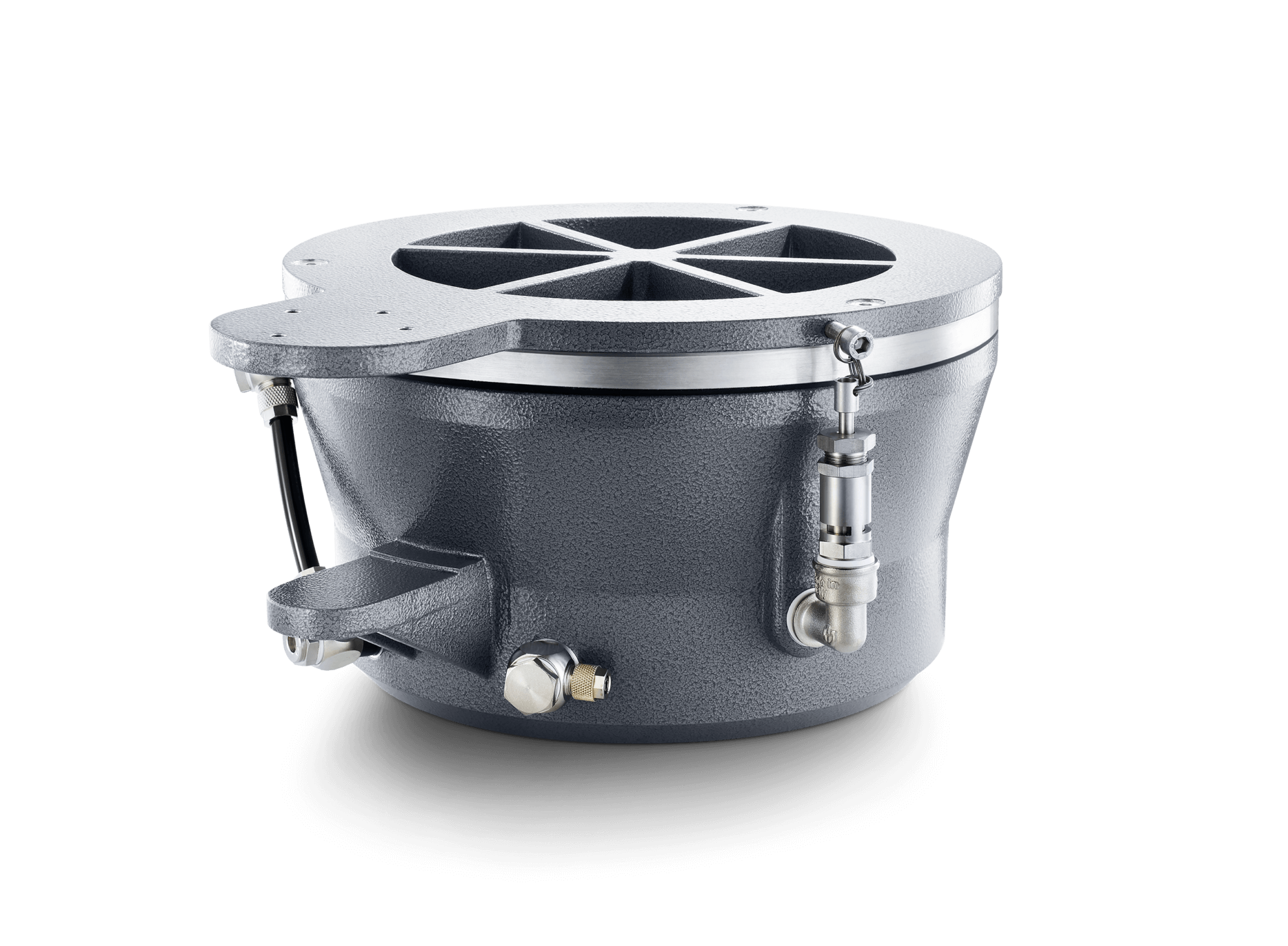

BIAIR®-ED alumíniumöntvényből
Alacsony frekvenciás (vertikálisan 2,5 Hz) membránlégrugó pontosan beállítható csillapítási szinttel a hatékony rezgésszigetelés érdekében. Alumíniumöntvényből, univerzálisan alkalmazható.

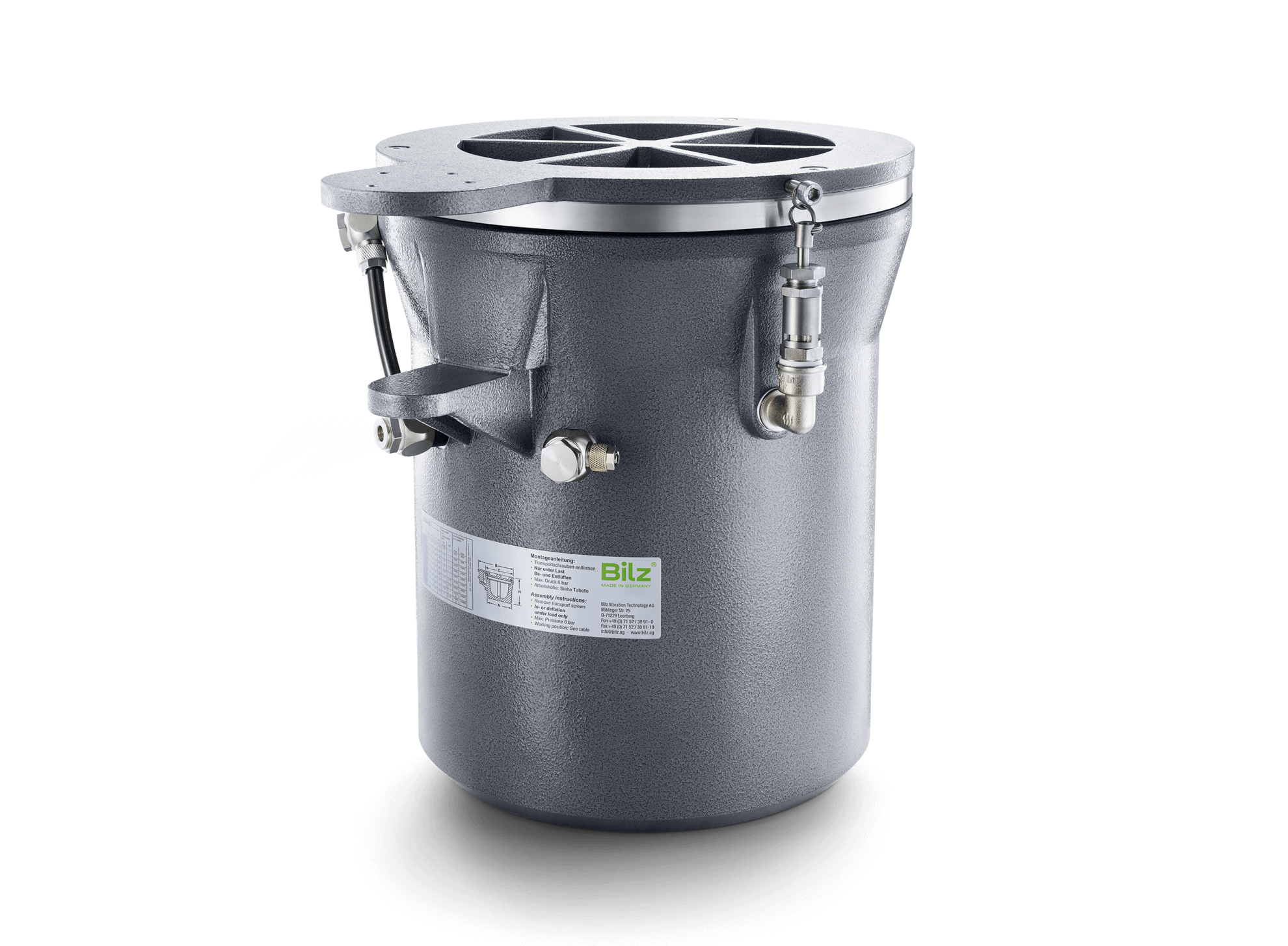

BIAIR®-ED-HE alumíniumöntvényből
Alacsony frekvenciás (vertikálisan 1,7 Hz) membránlégrugó pontosan beállítható csillapítási szinttel a hatékony rezgésszigetelés érdekében. Alumíniumöntvényből, univerzálisan alkalmazható.
BIAIR®-ED-HE-MAX alumíniumöntvényből
Alacsony frekvenciás (vertikálisan 1,2 Hz) membránlégrugó pontosan beállítható csillapítási szinttel a hatékony rezgésszigetelés érdekében. Alumíniumöntvényből, univerzálisan alkalmazható.
LÉGRUGÓK
Általános információk a légrugókról
Az alacsony frekvenciájú, szintszabályozással ellátott Bilz légrugós szigetelők használatával a gép vagy az alapozás magasságszintje mindig állandó marad. A folyamatos magasságkiegyenlítés automatikus.
Ha a terhelés változik, a légrugók légnyomása ennek megfelelően módosul, azaz a légrugó a terhelés függvényében felfújódik vagy leereszt. A szigetelőhatás így minden esetben rendkívül hatékony marad.
Az acélrugókkal ellentétben a légrugók nem adnak át testhangot, szerkezeti zajokat.
LÉGRUGÓK
Gumilégrugós szigetelők a rendkívül hatékony ütés- és rezgésszigeteléshez
A Bilz FAEBI® gumi légrugókat évek óta sikeresen használják gépek és aggregátorok ütés- és rezgéscsillapítására. Az elem kiváló minőségű elasztomerből készült öntött gumitagból áll.
A kialakítás rendkívül hatékony rezgésszigetelést tesz lehetővé a túlzott horizontális elhajlás hátránya nélkül. Az elem hirtelen nyomásesés miatti túlterhelése kizárt.
Kérésre a rendszer mechanikus vagy elektromos szintszabályozóval is rendelhető (lásd a „Tartozékok” fejezetet). Az alaplemez csúszásgátló lemezzel van ellátva a padlóhoz való rögzítés elkerülése érdekében.
Kültéri használatra (pl. klímaberendezésekhez) a FAEBI® gumilégrugó rozsdamentes acélból készült változatban is rendelhető.
LÉGRUGÓK
Jó tudni
A gumi légrugók alkalmazási területe
Kiválóan alkalmas nagy sebességű prések, kovácsoló kalapácsok és más, nagy dinamikus interferenciaerőkkel működő gépek és egységek forrásszigetelésére. Mérő- és vizsgálógépek, valamint nagy pontosságú szerszámgépek vevőszigetelése.
Lökés- és rezgésszigetelés gumi légrugókkal
A statikus terheléstől függően a szigetelők sajátfrekvenciája függőleges irányban 3-14 Hz között van. A maximális rugóút impulzusterhelés alatt a légrugó típusától és méretétől függően legfeljebb 15 mm
Légnyomás-ellenőrzés
Kérésre a FAEBI® gumi légrugók légnyomás-ellenőrzővel is felszerelhetők. Ha a légnyomás az előírt beállított érték alá csökken, ezt a légnyomásmérő jelzi.
Bilz szintszabályozó rendszerek
A szintszabályozás a légrugórendszer optimális működésének fontos eleme. Ha egy légrugókkal szerelt gépen vagy rendszeren olyan terhelésváltozások következnek be, amelyek a légelemek nem kívánt berugózását vagy a gép dőlését eredményezik, a szintellenőrzés orvosolhatja a problémát.
Bilz légrugó
LÉGRUGÓK
Membránlégrugó a hatékony rezgéscsillapítás érdekében
A BiAir® légrugós izolátorunkban a légtérfogatot egy vékony falú, rugalmas és nyomásálló gördülőmembrán zárja körül. A dugattyú a membránon ül, és a légtérfogat támasztja alá.
Ez a szerkezeti kialakítás rendkívül hatékony rezgésszigetelést tesz lehetővé.
A membránlégrugók alkalmazási területe
A mérő- és vizsgálógépek, a félvezetőiparban használt ellenőrző és gyártógépek, optikai és elektronikai eszközök, lézerrendszerek, precíziós megmunkálógépek, valamint jármű-, motor- és sebességváltó-próbapadok stb. nagy hatékonyságú szigeteléséhez.
A membránlégrugó működési elve
A minél nagyobb csillapítás elérése érdekében a légteret két kamrára ( terhelési/csillapítási térfogat) osztják, amelyeket egy bypass-szal kötnek össze. A kívülről könnyen beállítható fojtószelep segítségével a bypasscsatlakozó vezetékében az áramlási keresztmetszet a kívánt csillapításhoz igazodva állítható be. Így akár 15%-os csillapítás is lehetséges.
Általános információk a BiAir® membránlégrugók kiválasztásáról és alkalmazásáról
- A vízszintes irányú mozgás megengedett legnagyobb amplitúdója a légrugó méretétől függően 1 és 2 mm között van.
- Az itt felsorolt standard megoldásokon kívül számos nagyobb lökethosszúságú és alacsonyabb sajátfrekvenciájú légrugót is tartunk raktáron.
- A porszórt légrugók kérésre más RAL-színekben is rendelhetők.
- Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
- A gördülőmembrán túlnyomás miatti károsodása gyakorlatilag kizárható a kiegészítő biztonsági szelepek vagy a mechanikus dugattyúlöket-korlátozás alkalmazásával.
