Erős horizontális tolóerővel rendelkező gépekhez vagy oldalirányú összekapcsoláshoz és rögzítéshez.
Horizontális elemek
Leírás és Technikai adatok
Termékleírás

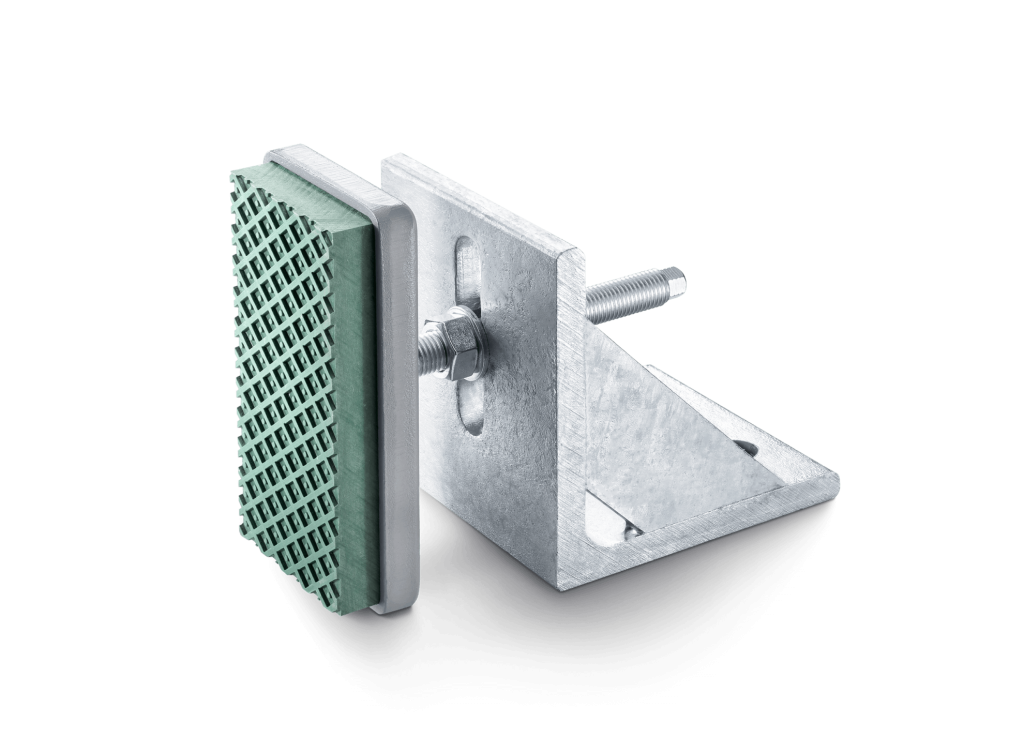

A Bilz horizontális elemeket rendkívül erős vízszintes tolóerővel rendelkező gépekhez használják, vagy amikor a gépeket sorba állítják és oldalirányban rögzíteni kell őket. Rögzítőelemként a BNV típusú Bilz szintezőelemeket használják, ami biztosítja a rezgésszigetelést. A Bilz horizontális elemek két méretben kaphatók 16 500 N nyomáselnyeléssel.
1. méret
- Szögacél,
- BNVS 115/5 típusú szintezőelem,
- 3 db M16 x 150 csavar,
- 2 db M16 dübel
| Típus | Cikkszám | Max. terhelés /db | a | b | c | d | e | f | g | i |
|---|---|---|---|---|---|---|---|---|---|---|
| 1. méret | 20-0066 | 16 500 N | 140 mm | 125 mm | 45 mm | 60-115 mm | 50 mm | 25 mm | 35 mm | 17,5 mm |
2. méret
- Szögacél,
- BNVS 115/5 típusú szintezőelem,
- 4 db M20 x 150 csavar,
- 3 db M20 dübel
| Típus | Cikkszám | Max. terhelés /db | a | b | c | d | e | f | g | i |
|---|---|---|---|---|---|---|---|---|---|---|
| 2. méret | 20-0067 | 16 500 N | 160 mm | 180 mm | 55 mm | 60-140 mm | 48 mm | 43 mm | 37 mm | 22 mm |
